『我的電車組裝遇到瓶頸了 , 有誰可以就我阿!!!!!!!!!!』
我今天買了台TT-01E,想說自己組裝,車體大致都完成了
但是遇到要裝電變,設定就看不懂了
我的電變是: TEU-101BK
槍控是: Futaba MJ

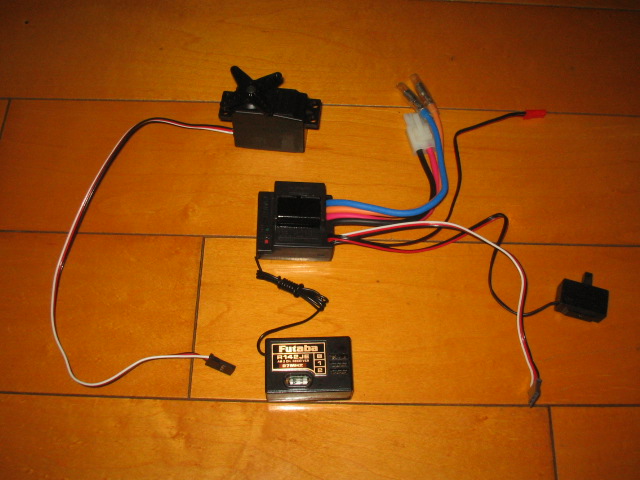

附上我的電變,伺服機跟接收器:

此主題相關圖片如下：

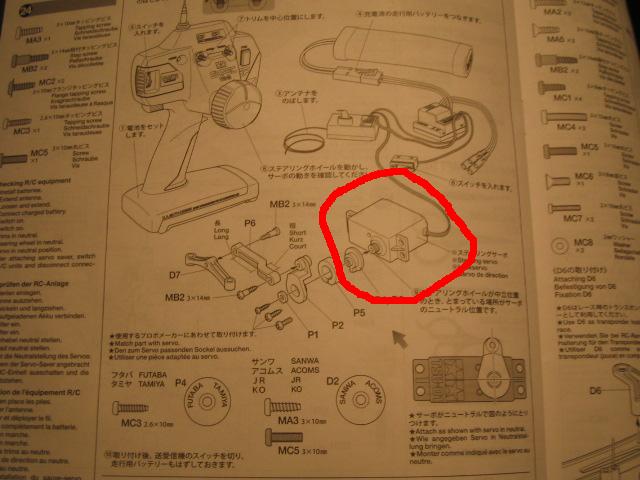

說明書的這部分我有點看不懂

此主題相關圖片如下：

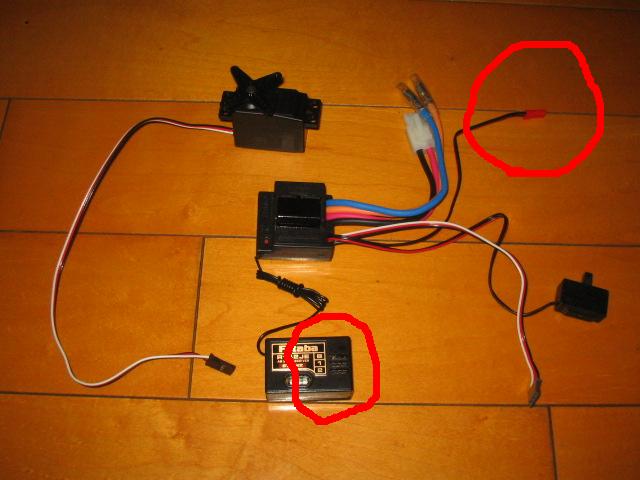

畫紅圈那個servo, 怎麼跟我的不一樣阿?(我的多個十字)
我是要把原本的十字拆掉,然後照說明書那樣裝嗎?

還有這個紅色端不是要接在電變Battery那個嗎? 但是我的差不進去耶= =?

此主題相關圖片如下：


電變跟槍控要怎麼設定呢? 完全看不懂= =||

請各位幫幫忙囉! 感激不盡^^

servo上的十字盤要拆掉,電子變速你所畫的哪個插頭是讓你插燈組的電源o

請問slk大大你是說我圈起來那個紅色端是插LED燈座嗎?
那接收器那個B是要插什麼咧?

接收吃的電源是直接從電子變速器過去的,接收上的Battery孔是玩油車才有用的o

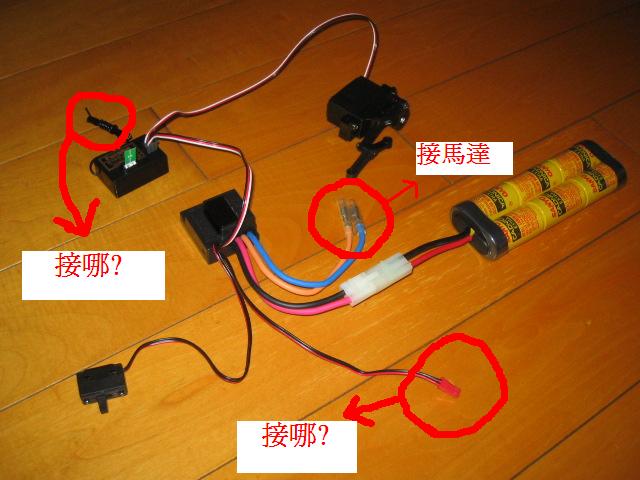

請問slk我這樣組裝對嗎?

此主題相關圖片如下：


請問電變的紅色端要接什麼咧?
還有接收器黑色的細線是要做什麼的?

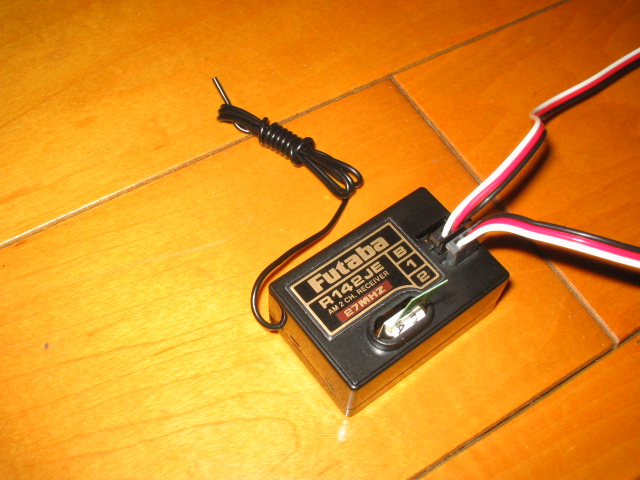

我是玩電車,接收器是不是這樣接?(B不用插東西?)

此主題相關圖片如下：

辛苦你了, 感恩喔!

黑色綣起來的是天線.車組裝時看圖有叫你用管子 套進去.看圖既知!

紅色的插頭以你現況 不用管他.綁起來就可以.

接收機上 號碼 1的是插 轉向用伺服機
號碼 2 的是插 TEU-101BK 的線.

請問版大,為什麼我在設定槍控跟電變時,我先開槍控,再開電變,
然後我電變紅燈閃一下之後,就自動連續一直閃
但是說明書說剛開始設定只會閃一次燈,為什麼我會一直閃呢?是不是設定,或差錯了?

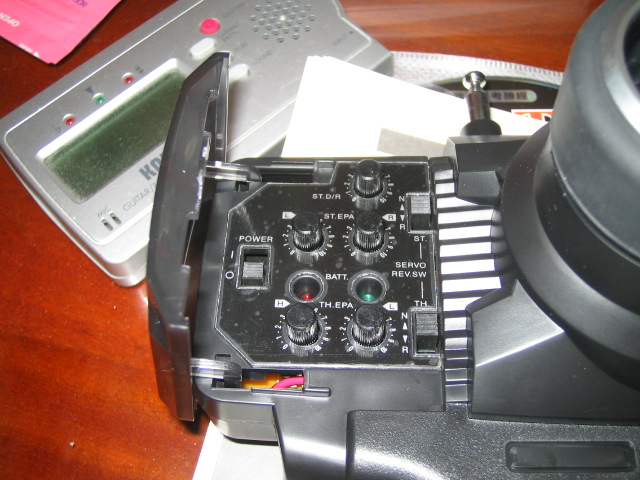

放上我槍控的設定:

此主題相關圖片如下：

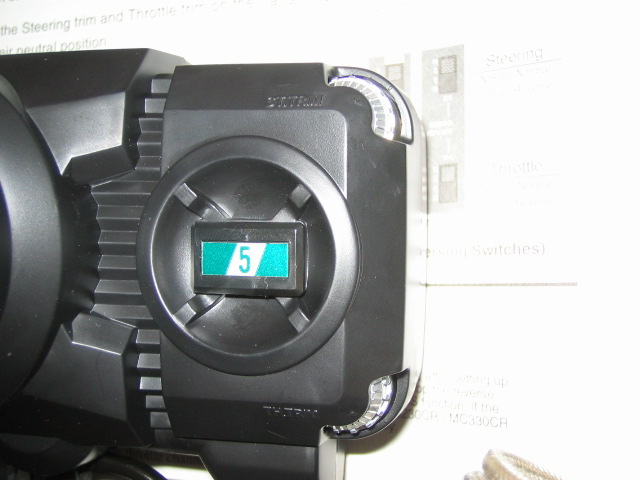

還有說明書說要把throttle trim調為中間,
但是我的trottle trim跟說明書的不一樣

此主題相關圖片如下：

我的是像一個轉盤,我是要把他逆時針轉到底嗎?

你那個throttle trim 有中間值,你左右轉加減的一半大約就是中間.
會閃一閃的是代表 throttle 位置不在中間, 這是一種保護措失,防止一開電就暴衝.

先將遙控器前進/後退的微調調至中立點.,打開遙控器電源再打開101的電源.
按下101上的SET鈕,紅色LED閃爍, 將遙控器油門向前及向後推到底
再一次按下SET鈕

你看你電變的說明書,有說怎麼設定電變的throttle 中立點 Neutral.

版大,我都調中立了, 但是電變打開還是閃一下, 然後又一直閃
怎麼會這樣阿= =?

要設訂電變呀!

使用遙控器請先把天線 "拉出來" !!上次玩完車時忘了關電源, 天線又收起來,結果遙控器燙燙的!!
