『示範 - 教你如何焊接TRX快速接頭』TRX接頭是TRAXXAS所開發的快速接頭,它比T插與金插來的安全,接點採度金銅合金.
現在越來越多人用這種接頭,但TRX接頭製做的失敗率也很高,主要是有幾點注意就沒問題了~
OK 廢話不多說~

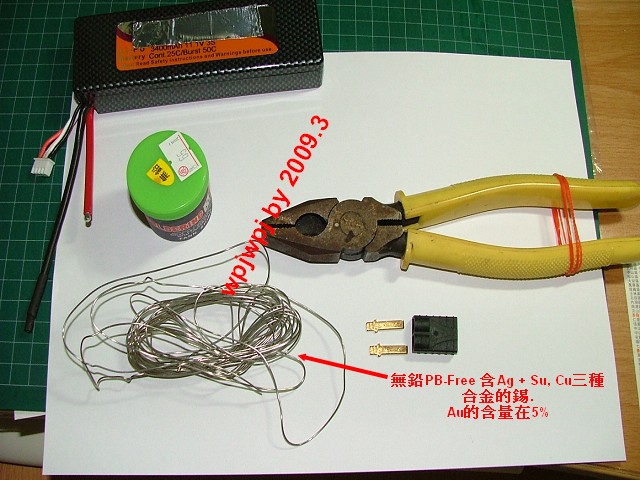

準備的東西有以下
1. 老虎箝
2. 象皮斤
3. 烙鐵,可瞬間加溫型
4. 焊錫, 必須為 Pb-Free 含 5%的銀與銅 也就是 Au+Cu合金.
5. 無鉛助焊劑
6. TRX 公或母接頭套件組
7. 電池 or 線
Ok, 材料準備好後就可以開始動工ㄌ
為啥要使用無鉛錫?? 因為無鉛焊錫的融點達280以上,若是含銀與銅的pb-free他的融點
更高達380度以上同時擁有優異的抗拉性與導電性,可降低接點損失.
玩無刷就必須要想辦法降低以上的缺點,才不至於常下課或燒電變電池的.
東西如下
此主題相關圖片如下：

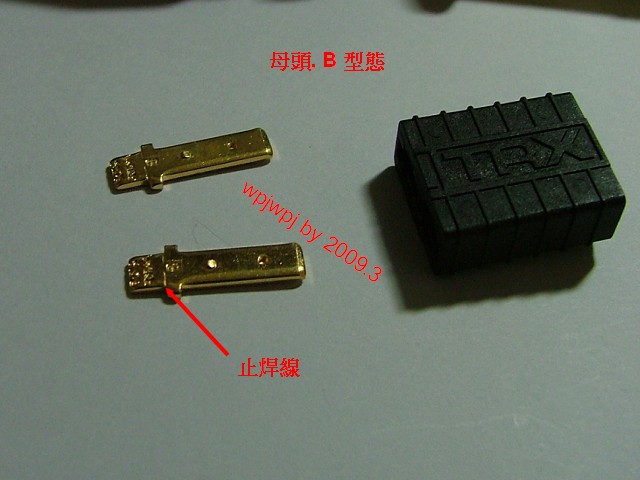

這是TRX的B型母座焊片, 這有個地方要特別注意,它的焊片有個壓線痕,
那是用來告訴你焊錫不可超過那條線,我叫它止焊線.
此主題相關圖片如下：

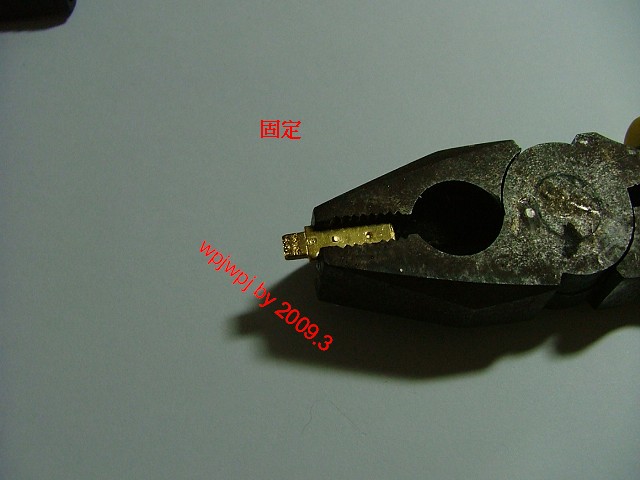

將焊片固定於基座上,我是用老虎鉗+象皮斤. 把它夾住!
此主題相關圖片如下：

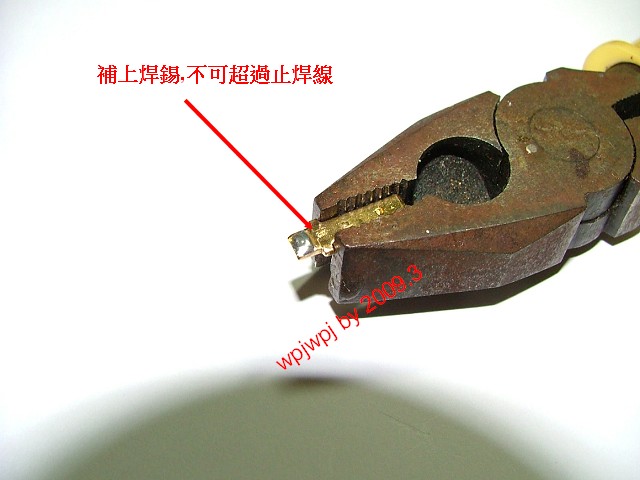

第一步先將焊片補上焊錫,焊點不可超過 止焊線.
補上的錫看起來是圓亮的.
此主題相關圖片如下：

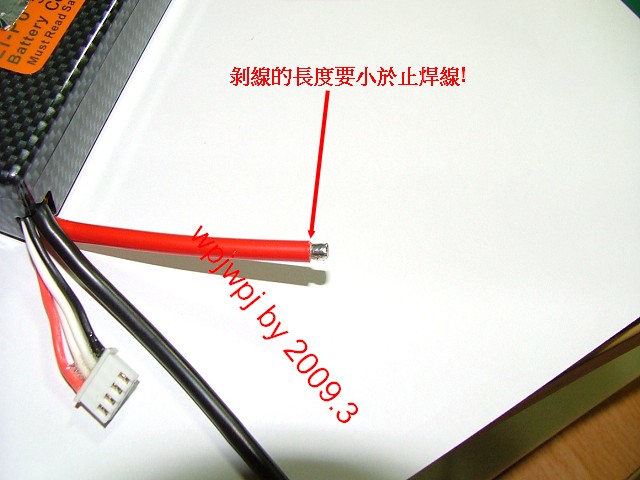

再將電池端的線頭剝掉,露出的線長為焊片尾到止焊線的長度,不可太長. 長沒有用!!
將電池線補上焊錫,要全部都要吃到錫.吃錫吃到有點飽飽的既可!
此主題相關圖片如下：

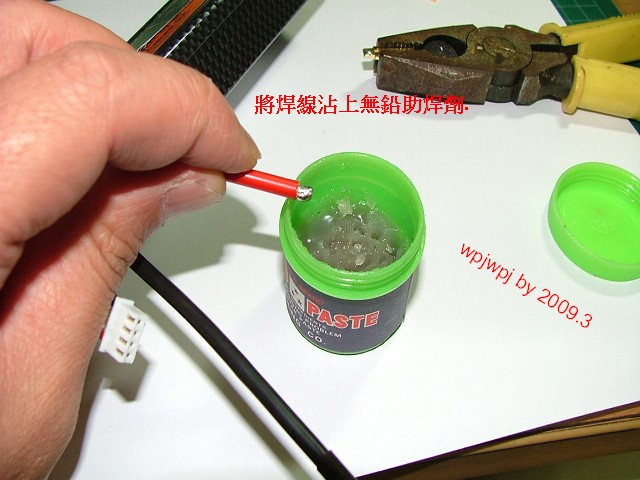

這步驟是將剛剛補錫的線頭沾上無鉛助焊劑, 等待與焊片接合.
此主題相關圖片如下：

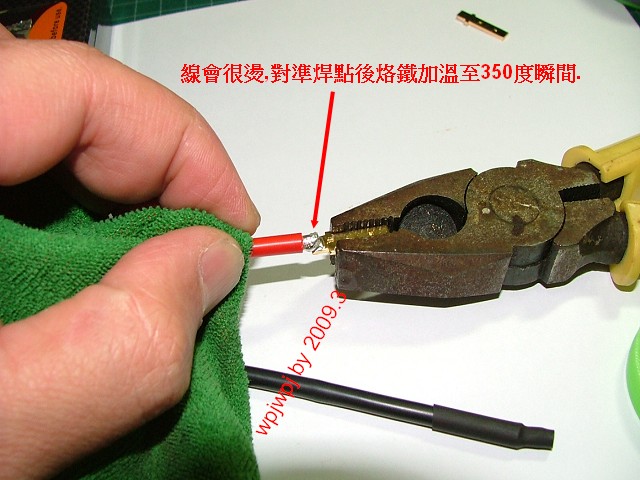

將沾上助焊劑的線頭與焊片對準,手拿的地方用抹布隔離, 對準位置要水平上下都與焊片成一直線.
再加溫烙鐵,直至上下流動接合.約2~3秒.
此主題相關圖片如下：

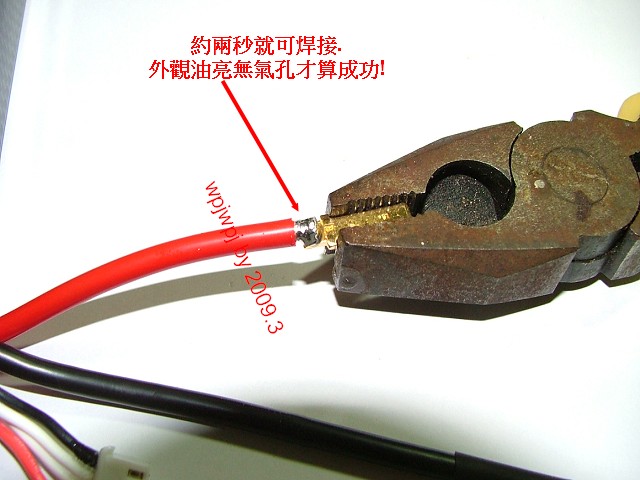

焊接好後的焊點是圓亮無氣孔,才算完成.
此主題相關圖片如下：

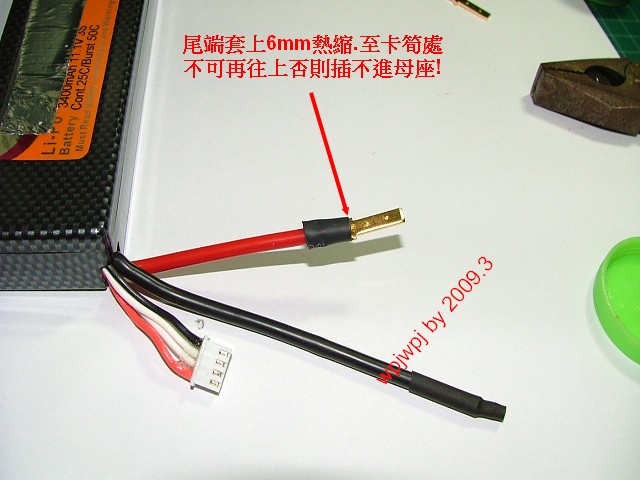

在尾端套上熱縮管, 管長不可超過止焊線!
此主題相關圖片如下：

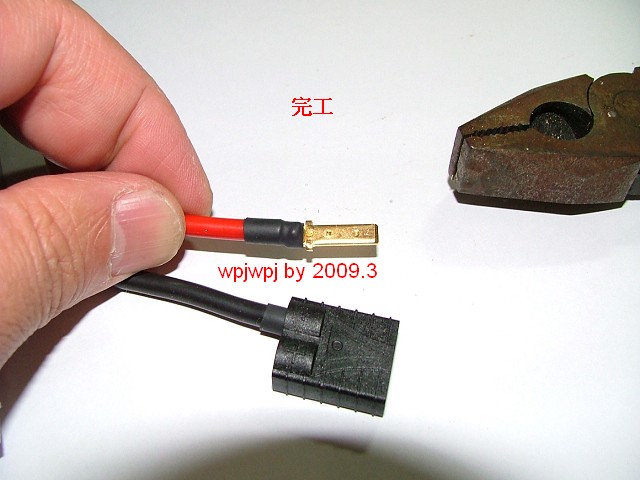

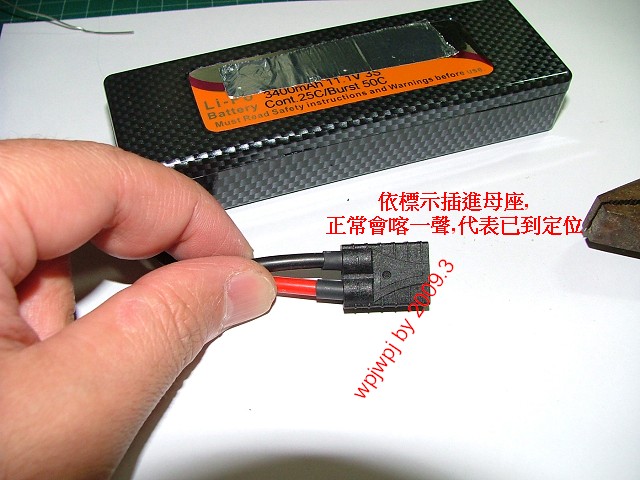

一端完工後,就套上,當套上母座時會"喀" 的一聲代表已經卡到定位,
若是沒有就要再重新來過.
此主題相關圖片如下：
