『無線電遙控發射、接收頭的製作(參考)』無線電遙控發射、接收頭的製作(參考)
無線電遙控以其傳輸距離遠、抗干擾能力強、無方向性等優點，應用於許多領域。但因電器複雜，發送設備龐大，調試困難等原因，所以在民用領域一直受到限制，隨著電子技術的發展，這些問題都得到了解決，使之具有強大的生命力。
在這裏向大家介紹一種無線電遙控發射、接收頭(T630/T631)的製作方法。
電路介紹
無線電遙控發射頭T630是一種內藏開線未經信號的微型發射機，其發射頻率為265MHz，12V電源供電時，遙控距離為100M，工作電流僅為4mA，其體積為28X12X10mm。無線電接收頭T631，一個內藏天線，象電視機高頻頭一樣的接收、解調器，其典型工作電壓為6V，守候工作電流為1mA，接收頻率為265MHz，其體積僅為31X23X10mm。利用它們可以很方便地製作出各種無線電遙控裝置，具有微型化，傳輸距離遠、耗電省、抗干擾能力強等優點。能夠方便地取代紅外線、超聲波發射及接收頭。
無線電射頭T630電路原理如圖所示。電路四發射管V1及週邊元件C1、C2、L1、L2等構成頻率為265MHz超高頻發射電路，通過環形天線L2向空中發射。天線L2採用鍍銀線或直徑為1.5mm的漆包線，天線尺寸為24mm(長)X9mm(高)。三極管V1選用高頻發射管BE414或2SC3355。
無線電遙控接收頭T631電路原理如圖所示。接收電路主要由V1、IC等組成，V1與C7、C9、L2等元件組成超高頻接收電路，微調C9改變其接收頻率，使之嚴格對準265MHz發射頻率。當天線L2收到調製波時，經V1調諧放大出低頻成分，再經V2前置放大後送入IC LM358，進一步放大整形後由LM358第7腳輸出，該印刷電路板實際尺寸為31mmX23CC，天線尺寸為27mm(長)X9mm(高)。OUT為信號輸出端，三極管V1選用BE415或2SC3355。電容C9可選用小型可調電容。IC選用LM358。
在發射及接收電路中為減小體積，所有電阻均選用1/8W或1/16W的金屬膜電阻；電解電容亦用超小型電容，其他電容全部採用高頻陶瓷電容。在焊接時元件引腳儘量剪短，使其緊貼電路板，電路板材料應選用高頻電路板。
以下是兩載採用聲表面的收發裝置，相對於前面的介紹的電路，具有更遠的傳輸距離、更強的抗干擾能力和更易製作、調試，價格為

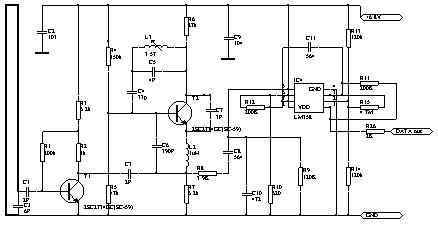

此主題相關圖片如下：

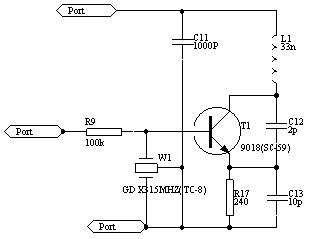

此主題相關圖片如下：
