『自己DIY玩個小東西(簡單的電場強度計)』一個簡單的電場強度計 By wpjwpj ( 如要轉貼請注明出處為 RCBIG 大腳討論區.)
咱們玩車最怕的就是兩件事, 一是暴衝,一是車車跑到一半不受控制,親眼看那愛車用盡全部馬力往前衝,衝到最後車毀人心傷, 哀~ model 店又再向你招手! 這兩件事多半可以在玩車前事先檢查.. 但我以前剛玩的時候一到場興奮的直接就玩,那管那麼多哩..有很多次都發生在偶身上., 總結原因就是事先沒有再檢查.
我們都知道,我們的大腳車都嘛是無線遙控的, 電波在空中都嘛沒個定數,但是手上的遙控器就是關鍵點., 關於遙控器我前幾篇都有解說許多注意的事情, 可萬一遙控器有問題怎辦,怎麼知道有沒有壞? 外表看不出來,測試有似乎正常. 沒關係., 有興趣的玩家我介紹一個很簡單的小工具可以幫助你初步檢查你遙控器發射是否出的來. 自己diy 不用200元就可了.
材料:
1. 電錶頭,規格100uA (100微安培電流表), 到電子材料行買,如光華商廠.
2. 鍺二極體, 代號 1N60 , 2棵 ,也一樣到電子材料行買,如光華商廠.
3. 陶瓷電容 470pf 1個 , 電子材料行買,如光華商廠.
4. 30cm 的小電線.
5. 模型用天線管.
準被好後請照著底下圖去接起來,.有烙鐵的就用,沒有就用轉的.反正固定好就對了.

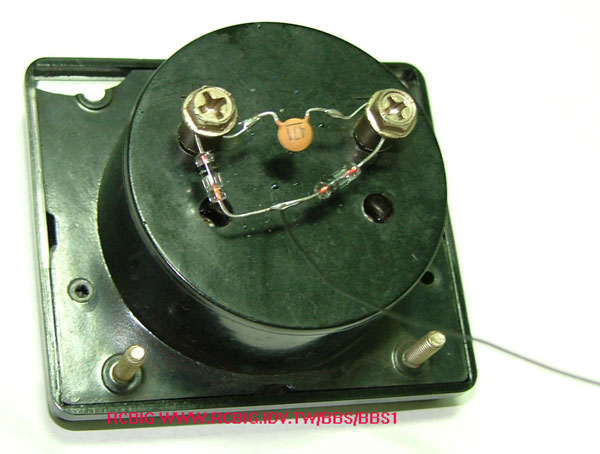

下圖接好的樣子, 注意 那兩個透明的小玻璃管的東西有一條黑線,要跟我的方向一樣喔!!
此主題相關圖片如下：

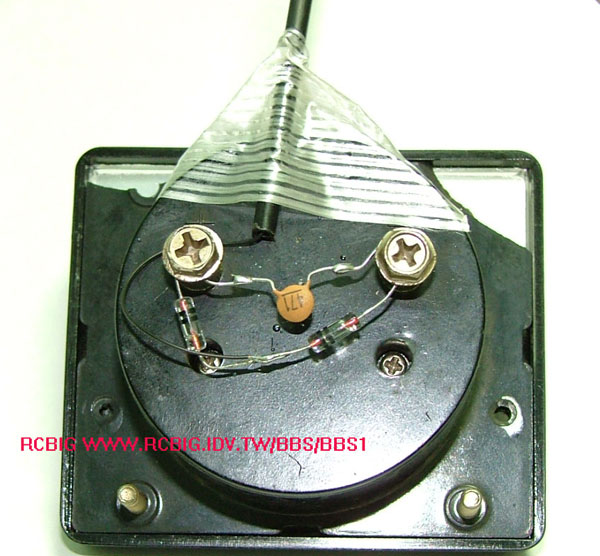

下圖, 都弄好了後把小電線穿過天線管,用膠布貼一下就好了.
此主題相關圖片如下：

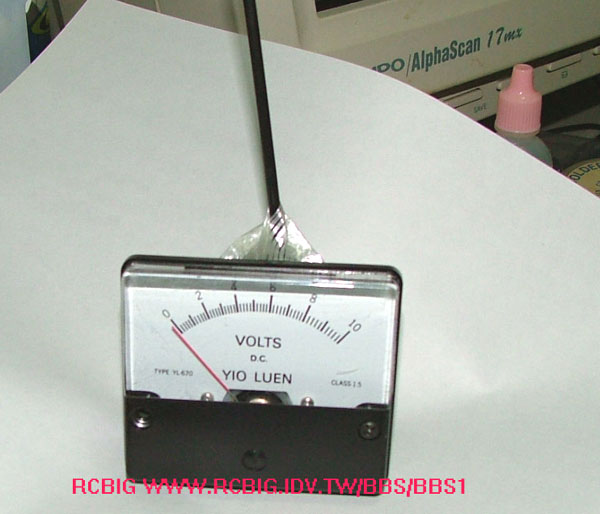

下圖,完工
此主題相關圖片如下：
阿這個有什麼用??! 這個簡單的東東可以測試出你發射機的電場強度啦, 也就是我們所謂的電場強度計!
這時候你把發射機電源打開, 把天線拉長, 把這電場強度離發射機約 20cm - 30cm ,你會看到指針變化
基本上指針的擺動越大,表示你周圍的電波強度大,阿如果指針完全不會動,或是都已經碰到發射機了才動
那麼一點點, 那表示你發射機 "虛掉了,走精去了" , 需要更換電晶體或調整, 就先別玩車吧,因為遙控距離可能
不遠,但你車車會跑更遠!!

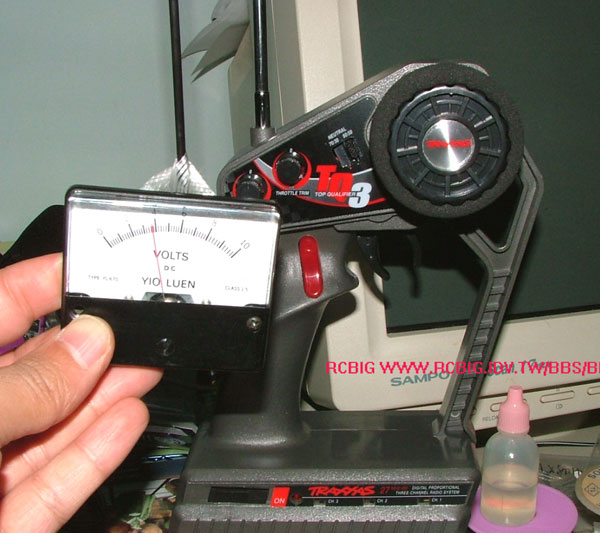

底下這圖是測試的樣子.
此主題相關圖片如下：
用這個東東前題是不需要碰到發射機喔!!
把這東東放到工具箱裏, 玩之前測一下保安康.. 哈~~
