『想請教版主有關遙控器問題!』
版主您好:
小弟對電子是門外漢,經朋友引薦拜讀您有關遙控器電晶體自行修理的大做後,
亦有興趣DIY. 經仔細研究您文章及仔細比對相關位置後, 小弟想對FF6做些修改, 不知可否貼張照片請您指導呢?

好的~~~~~~沒問題, 那你把機板的裸照給照出來貼上, 正反都要喔..
順便告訴我你要改什麼東東呀???

真是太感謝版主大人了,
貼圖如下:

此主題相關圖片如下：


此主題相關圖片如下：

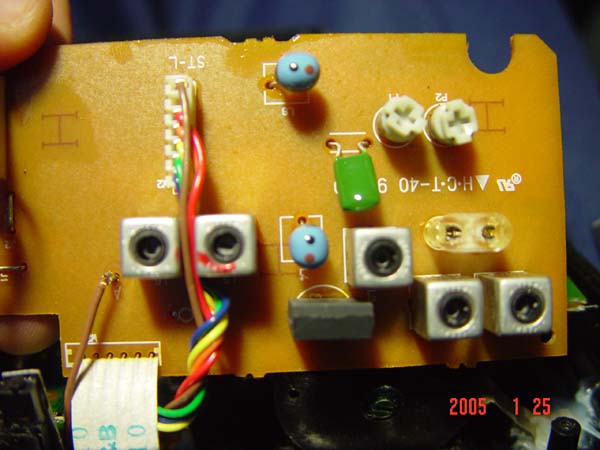

如上圖正面黑色部分編號C4735 應該就是發射晶體了吧(下圖之棕色框)?

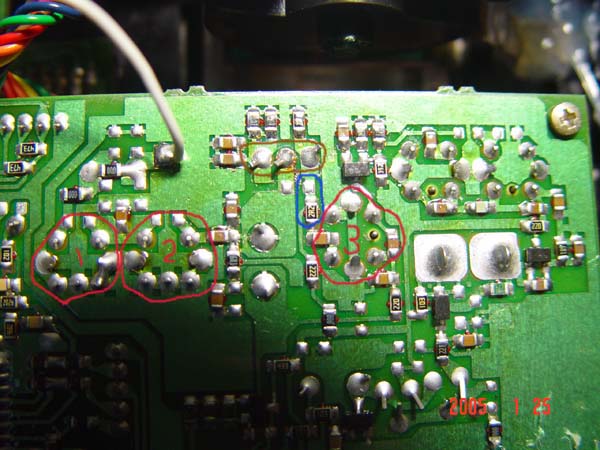

而下圖背面
1.藍色框是否就是限流電阻(上面編號2R2)呢?
2.若欲增加發射功率是否將1歐姆0805電阻焊在藍色框內的二個焊點?
3.電阻焊完後需調整之線圈是否為下圖中之編號1-3號之紅色圈?其調整調整順序為何呢?
4.此為40MHz之發射機,若是72MHz之同款發射機改裝之方法是否相同呢?
以上有勞版主大人指導了! 真是萬分感激!!

Ans:
1. 藍色的那不是限流電組喔, 那是電晶體的 "基極" B. 這個不能動它.
2. 在左邊的那兩棵(照的不清楚,看不到號碼) 才是.,2SC4735 這棵電晶體有約 0.9W at 12V 的實力., 要擠出滿檔恐怕不多..,與其焊電阻, 不如把它短路, 但改後開機一定要拉長天線!!!
3. 調整順序 3 -> 2 -> 1. 其它不要動.
4. 72Mhz頻帶相同.

那我再用另一張照片:

此主題相關圖片如下：

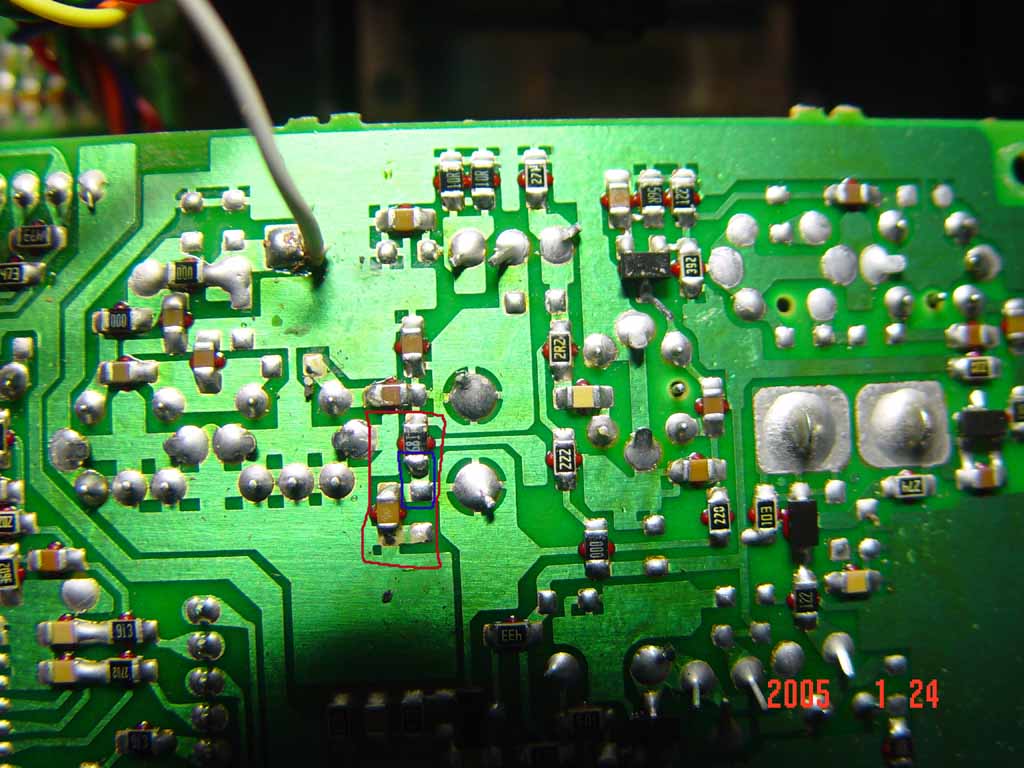

這張紅框內才是限流電阻嗎?是否將1歐姆電阻焊在籃框內接點呢?
我想將電晶體換成版主推薦那顆以增加發射功率. 在功率提升同時是否意味著耗電量大增?
那一組電池使用時間就大幅縮水了!

紅框不是!!
注意看電晶體 左邊有兩棵並列的 10R 電阻, 那才是! 而且旁邊已預留一個位置了(我用紅線標示的).,你就從那下手!! 就是把那個空位給短路就可以了.

電晶體先不要換,因為2SC4735 比我說的C2413好, 只是能代用, 2SC4735這棵就是專門用於RF power的電晶體!!
功率提升後, 耗電是一定,但有差嘛?? 用充電池2500mAH 電池也用好幾個小時..
不過功率提升後, 唯一要關切的就是電晶體所發出的熱!! 就像電腦CPU一樣, 要做好散熱,
否則過熱的電晶體,高頻發射不出去就遭了..
所以你不要忘了,順便把切一片適當大小的鋁片用膠粘在電晶體上!!

感謝版主不吝指導!
若C4735日後燒毀, 那就可以C2413代用, 因為C4735實在不好買!!
而且可以順便提升功率, 一舉二得!
還是再次感謝版主熱心教導嘍!!

版主您好:
我有些問題想再請教您一下，
後來post的電路板相片與之前po的是不同發射機的!
所以您提到短路的位置在原先那台發射機同樣的地方
是焊有未具編號的電阻在其上！若要依照您的方法，
是否將該電阻移除後再將其短路呢？
另外有一顆電晶體編號C4910其輸出功率為幾瓦呢?
因為我在72MHz發射機上發現其使用上述編號電晶體，
想了解一下其規格!
此外，您提到C4735比C2314較好，不知C4735相較於
C2314的優點為何呢？
再次感謝您!!

把電阻移開後短路也可以, 不知怎麼短路可以買 0 歐姆電阻!

C4910 電晶體是 VHF段的, 在12V at 0.5w Pin 輸出約0.9W, 所以會用這棵猜測應該波段約在 50Mhz以上.
C4735比C2314每個電晶體都有頻率區域, 並非每個都一樣,特性也不一樣,這要講起來粉多~~
簡單說 C4735/C2314 它們RF 的特性是差不多,但在沒改造驅動級之前單純換電晶體那還是以原來的那棵最為匹配.
因為你更換為 C2314要動的東西就比較多了! 按你的case ., 只是增加輸出機乎可以不用再調整就可以!
用意在此.
如果不在意調整的失敗,換C2314倒是不錯的,一來很便宜買到二來PO也大多了!

不過偶建議啦,玩玩就好太大的POWER...也許調的不好功率雖大但發射出一堆斜波干擾別人不見得就好..
參考參考..

所以在原來之電路設計上, 如果只換C2314,而不更換其他更適合C2314匹配之組件
,在線圈的調整上僅能增加發射電波之輸出功率, 並且也會同時增加其他協波的功率,
因而影響其他波段嘍? 除非同時更換適當匹配組件才能將協波之影響降低是嗎?
看來一味增加輸出功率不見得就好! 謝謝版主的指導!!

請問版主FUTABA75MHZ摩機路是用哪一顆功率晶體？隻前修了一個75MHZ的摩機路,換了一個7805一個LM339和幾顆電阻,而其功率晶體好像買不到現在忘記是哪一個編號,現在應該比較好買，想買一個來喲必
