抱歉不會貼圖 http://www.pixnet.net/displayimage.php?pos=-35440301

我有一台京商的M24電動直昇機，最近發現常常會失控，距離約5公尺內。
檢查遙控器(同雙葉4動，應該是雙葉代工做的。)發現晶體、及內部的電晶體應開還好。
之後，打開接收器，發現有一處地方，被燒的有點黑，上面有一個SMD元件，我輕碰一下
沒想到就脫落。現在頭大，不知道要找那一個元件來裝。

這是一個接收電變陀螺，應該是三合一混控板加接收器。
原廠是用9.6V鎳氫。我給他接13.8的電源供應器(無線電用的)，接線在室內做有線飛行。
這樣使用約飛過幾趟。不知道是不是這樣導致SMD元件高溫被我一碰脫落，之前在飛時，
沒有異樣，只是發現接收距離越來越短(我有拉天線)。
希望大大能幫我如何修復這個SMD元件，有無替代品。因為黑黑一小塊，又沒編號。

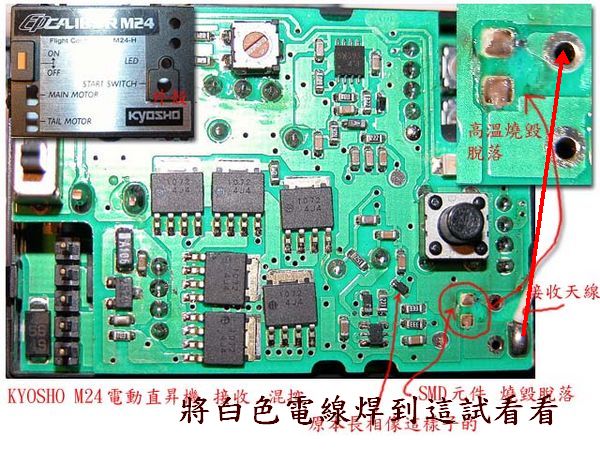

<img border="0" src="http://www.pixnet.net/displayimage.php?pos=-35440301"; width="640" height="480">


抱歉不會貼圖 圖片在這 http://www.pixnet.net/displayimage.php?pos=-35440301

你把白色天線焊到箭頭位置,再試看看.

還那個箭頭指的地方有2個孔,他是否有零件呢??


此主題相關圖片如下：

哇..又再一次看到wpjwpj 大大隔空治療的神奇功力了^^

我只能出一張嘴,其他的部份還是要你們自己完成.....呵呵

wpjwpj大大
1.白色接收天線的位置為原本出廠位置。我未改變位置。(紅色箭頭是想表示燒毀的地方，放大圖。)
2.至於那二個孔原本就沒有任何元件，是空出來的。
3.我指紅色圈圈內的二端，不知道那元件是啥？脫落時發現是一個黑色長方形的元件。東西很小。會不會是SMD限流電阻。
4.還有那二個孔和燒毀的有接通，若不用SMD，直接插入(二孔)一般電阻不知是否可行。
5.我猜想，那燒毀的地方應該是放電阻，不知道正不正確。(限制電流)。因為接收機的電源來自9.6V電池。

你在照3張圖給我,
都不要在上面劃東西,也不要標示什麼.
一張是全圖
一張是那部份特寫
一張是 正面全圖
這樣我能更仔細看.

好的，過幾天我在仔細拍幾張相片，麻煩wpjwpj大大診斷一下。

板大大，請問您有收到我寄給您地照片嗎？

有收到
你那個有兩層板,中間那我沒看到..
但我認為你可以把那個掉的零件位置給短路起來,試看看.

板大我試過了可以飛，功能正常。目前試乎沒有什麼影響。(依你的方法短路)。
我在猜，會不會是在防止電流過大會燒毀其他零件，若將他悍上一個電阻，不知道會不會有何影響。
當初這個零件會高溫(電阻會有高溫的問題嗎？)。
