| 『帖子主題』鋰電低壓警告的小東東~ |

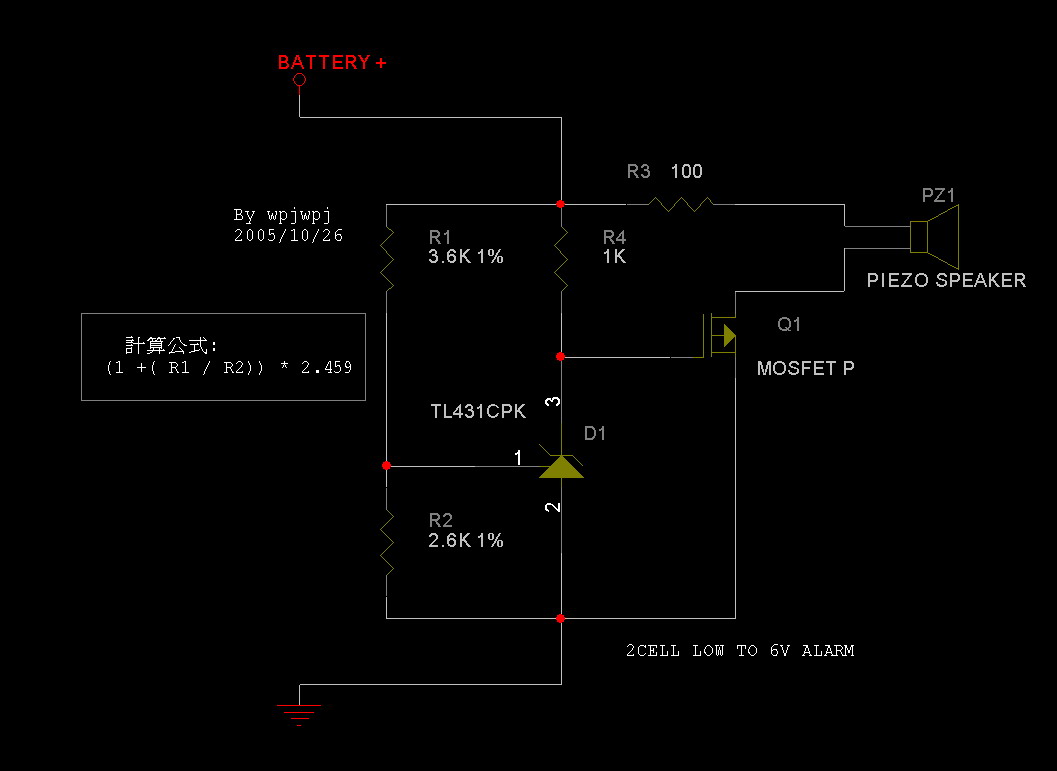

 『鋰電低壓警告的小東東~』上次的那個鋰電低電壓的那個不好,零件太多了~~ 這次我想到可以用 TI 的電壓參考IC 簡單又精密..應該可以被普遍使用吧.. 這個用到一棵 三端子電壓參考器,大多廣泛應用於ADC及各種須要精密參考源之環境~~ 參考電壓的產生 ,亦使用不同的電阻 R1 and R2 的計算既可. 這個初步估算 與電池並聯的靜態電流約 6mA ,當 6V低電壓警告時 約有10mA ~ 15mA左右. 將就著用吧,這是我能想出最便宜跟簡單的了.. 圖中 R1 跟 R2 為精密+-1%的電阻, 可使用0805的size, 圖中 應用 7.4V 2cell 在6V時壓電蜂鳴器會鳴叫.  此主題相關圖片如下： 「該帖子被 wpjwpj 在 2005/10/25 下午 02:46:41 編輯過」  Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我  | ||
 現在以經有出成品了!很小.比最小的Q牌防爆走還要小個一半 有分7.4V跟11.1V專用 只不過是裝一顆LED.低電壓的時候會亮.沒有蜂鳴的功能 售價約300. | ||
|
單cell鋰聚電池放電最低電壓最好不要低於3.5V, 2 cell 不要低於 7V 喔!! 星期六才發現, 上星期日玩完車, 我裝在minizilla 7.4V 1100mah 鋰聚接7805穩壓器 供接收跟無刷電變 忘...記...拔掉....嗚!!! 量電壓只剩 2.4V.....掛了...... 我只將7805穩壓器跟接收機的插線拔掉, 光是7805的靜態電流 5天就將我的鋰聚幹掉了.... | ||
|
阿哲..LED的大概30元就可以搞定ㄌ,我做一個讓你試試看., 下次遇到再拿給你囉~ 嗯~.. 鋰電我看我是外行人,恐怕我也不會想去用到它.... Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
該內容引用 wpjwpj 在 2005/10/25 下午 11:51:56 發表的內容： 阿哲..LED的大概30元就可以搞定ㄌ,我做一個讓你試試看., 下次遇到再拿給你囉~ 嗯~.. 鋰電我看我是外行人,恐怕我也不會想去用到它.... WPJ大我也要一顆來試試看  玩車爽就好了,管他媽媽生幾個 | ||
|
就2個,多的沒有啦! Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
哎..你應該知道當爸爸的辛苦,沒空呀. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
該內容引用 wpjwpj 在 2005/10/26 上午 12:58:46 發表的內容： 哎..你應該知道當爸爸的辛苦,沒空呀. 賣假阿啦,星期日還有空玩車,只是沒讓我遇見吧了 別打我ㄜ  玩車爽就好了,管他媽媽生幾個 | ||
|
好啦..下次有機會偷跑再一起玩啦~ Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
|
