『請問鋰聚用於一般槍控』
請問11.1V鋰聚用於一般槍控

一般槍控因為沒有低電壓警示

請問如何用簡單IC電路自動偵測鋰聚電池電壓低於10v或11v時產生笛聲約1-2分鐘響一次.低電壓警告

小心摩機魯會下課!!!

一般發射機不含發射模組或無插入晶體, 開機消耗電流在 70mA ~ 110mA, 含有發射模組或插入晶體約 200mA ~ 250mA, 視各廠牌與使用電壓有所不同.
發射機的控制電路與截取搖桿命令電路部份,會有5V的穩壓器作穩壓,所以使用超過12.6V的電池也無所謂,
但是, 發射訊號的功率晶體卻是直接吃12.6V的電壓,好處是發射功率加大了(其實也大不了多少,遙控距離也不會增加多遠), 壞處是,你的發射功率晶體會因為更高溫(吃更多電流)而縮短壽命喔!!
輸入電池電壓會影響發射功率, 亦會影響消耗電流與功率晶體的壽命.
我現在的做法是, 使用11.1V 1100 mAh 鋰聚電池, 但是我串了兩顆耐大電流的二極體加一顆104下地電容作濾波, 壓降約 1.6V,
11.1V 鋰聚充飽電壓為12.6V, 12.6 - 1.6 = 11V, 與 9.6V NiMH電池充飽電(1.36 * 8 = 10.88V)差不多. 需注意是當遙控器電壓顯示低於9.5V(此時鋰聚電池電壓為11.1V,不過放), 我已使用在3PK/MX3/2MJ上許久,非常滿意鋰聚電池的續行力及隨時可充電的特性.
ps.使用鋰聚電池仍然是非常危險的事,我也經歷過摔機鋰聚爆炸事件.使用前我都會先量過電池電壓才上場.

鋰聚電池3s1p滿電壓為12.6v

如果一般電池1.5vx8顆=12v跟鋰聚飽電12.6v應該不會差很多


不過一般便宜槍控都沒有低電壓警示.也沒液晶面板電壓顯示.如果電力降為低電壓將會損壞鋰聚電池

請問如何用簡單IC電路自動偵測鋰聚電池電壓低於11v時產生笛聲.....約1-2分鐘響一次.做低電壓警告

一般乾電池8顆的確是12V,但是加上負載(發射機),電壓會掉很快,乾電池的壽命也撐不久.
也不是說不能用12V,只是用12V時,並沒有增加多少距離呀!! 除非參考版主大大的做法,改變發射晶體的偏壓電流才會明顯的增加遙控距離. 所以一般會建議用充電電池.
沒有電壓顯示的發射機,使用鋰聚電池的確有風險.
要做低電壓偵測只需要兩個BJT及幾顆電阻就可做到了, 再加上8V的蜂鳴器就可以達到您的要求.
選擇好適合的電阻值作電源偏壓,當偏壓低於BJT導通電壓,透過另一顆BJT來驅動蜂鳴器即可.

BJT.......20年前聽過..不過都還老師了^^

喔!! 都還老師了喔!!
那就無法DIY哩!! 花錢買吧!!

to 鴉子..
這個我想你可以用比較器去弄可能會簡單一點, 要發出聲音可以把 LED 換成buzzer電壓式風鳴器會好一些.
你參考一下,整體如果合用弄一弄應該不會超過50元吧..

那個 Vin 就是電池的輸入電壓(BATT+).
VxLED 就是 參考電壓2.5V電壓.
要計算你 鋰電是用多少的電壓值 低於多少 LED 就會亮!!
那個 R4 設為10K就可以計算不同的 cutoff 的電壓.

假設, 你是11.1電壓, 想要低電壓到9V(我猜啦)...
那 R5 跟 R4 的電阻計算是:
2.5 = 9.0 * (10K(R4) / (R5 + 10K))
所以 那R5的電阻值就是25K.
這個電阻也可以用50K的可變電阻代替 這樣可以適用多種電壓..

給你參考一下..我很久沒玩過了..

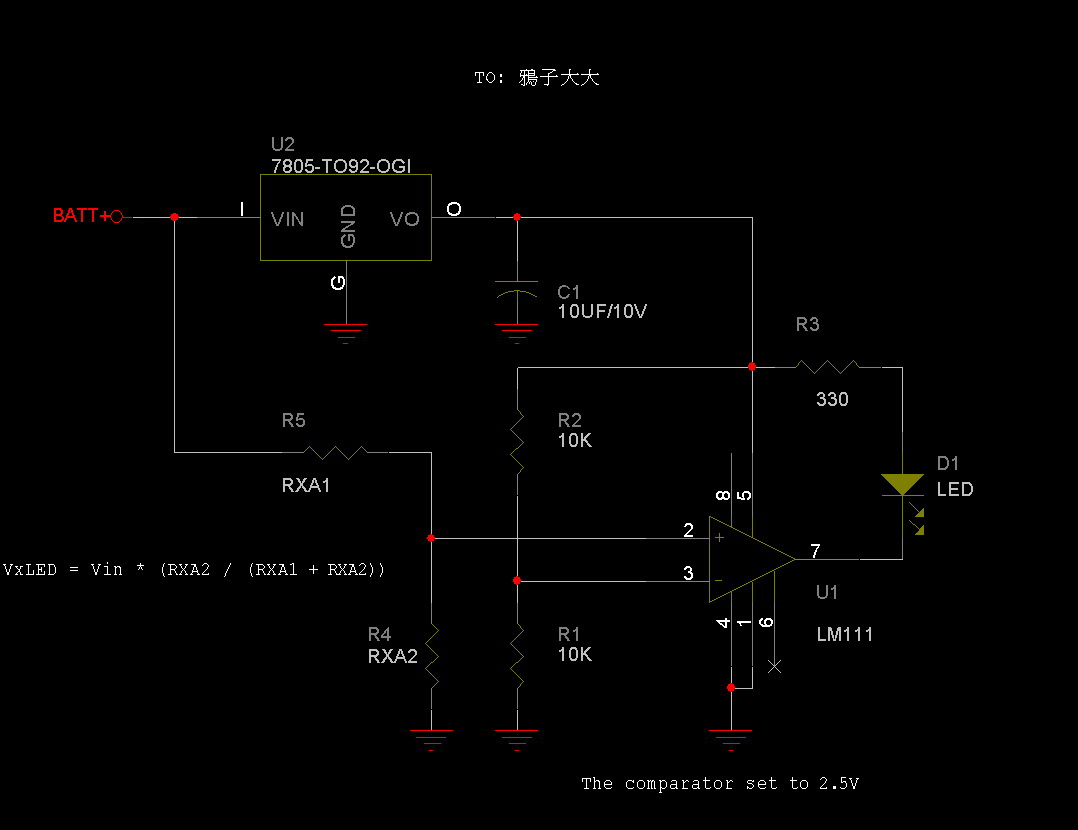

此主題相關圖片如下：

版主大大使用OP比較器也是個好方法. 注意喔!! 這電路還有一顆7805喔!! 這又多浪費一些電流了.
還有, 11.1V 3串的鋰聚電池 安全放電電壓不能低於10.5V, 否則四個小孩會偷跑喔!!

ps. 之前跟您提的 chipcon RFIC + MSP430F149 作的 UHF FFS 模組用在3PK 已經功能測試成功了,
目前設定的頻率是歐洲RC開放的頻率, 458~459MHz, 改天再post照片請您指教, 我還可以做雙向,
跟那個DSM一樣, 加一些sensor回傳車車資訊喔!!

bbookk.
贊喔~~ 滿期待你的東西的..

上次的那個鋰電低電壓的那個不好,零件太多了~~
這次我想到可以用 TI 的電壓參考IC 簡單又精密..應該可以被普遍使用吧..
這個用到一棵 三端子電壓參考器,大多廣泛應用於ADC及各種須要精密參考源之環境~~
參考電壓的產生 ,亦使用不同的電阻 R1 and R2 的計算既可.

這個初步估算 與電池並聯的靜態電流約 6mA ,當 6V低電壓警告時 約有10mA ~ 15mA左右.

將就著用吧,這是我能想出最便宜跟簡單的了..
