『充電王用的12VDC供應器??!!』
如題~想請教版主大人....
我想先把電腦用的power supply取出12VDC供充電王使用...
目的是想測試是不是真的像坊間說的能比較準確的充電~
可是小弟弟我不知道該把啟動的開關接在那二條線上咧...

所以拜託各位大人~麻煩教教小弟我吧!!

感恩蛤!!

你說的是 ATX POWER 要怎麼接是嗎??

是的話... ATX POWER 在 那一把線上找出一條 細綠線 , 跟另一條 黑線 ...
把這兩條接一開關, 就是啟動..

之後 你應該知道怎麼做了吧~~

Sorry~沒說清楚~是啊~就是ATX的沒錯...
那條細綠線就是"傳說中"的PS-ON嗎??
那您說的黑線是只要那一把線中的任一條都可以嗎?
還是接地線就可以??
那啟動後我只要用電表確認12VDC輸出的正負極後，
應該就可以接上充電王了吧??

感謝您唷!!版主大人~

ATX power 上面只有一條 綠線., 任一條 黑線 都是 GND 也就是地線.

power 需先有附載輸出才正常.

補充一下.

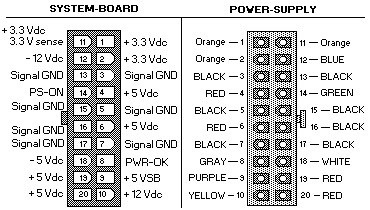

ATX 當充電源 那一把線的名稱如圖:

此主題相關圖片如下：


右邊是 電源上的線頭名稱, 左邊是主機板接座
PIN 14 (GREEN) 跟 黑線(BLACK) 就是開關.
黃色線(YELLOW) 跟 黑線(BLACK) 是 +12V 接到充電機就可以..
其他 5V/+3.3V 看你有何應用摟..

****** 更正一下... 注意我有更正 ,. 橙色線 (ORANGE) 是 3.3V 不是 12V !! ******

要對照圖片的接就對了!

wpj大人~真速太感激你了....

今天回去馬上試試看!!

再次感謝~

厚~版主大人!! 我印下來的剛好是您還沒更新的說..

好死不死我的電表因為沒電，測不出正確的電壓值~

結果裝在橙色線充電王上沒反應...後來不死心硬是

去生了一個9v的電池讓電表恢復正常，所以也量到了

正確12v輸出在哪裡~

So~

現在可以用囉~真是太感謝您囉!!

厚.......!
你把我嚇出一身冷汗... ㄚ你動作也真快耶.. 我po沒三分鐘 沒來得急檢查,你就閃人..

正常就好了~

哎喲~上班時間總是得低調一點的嘛....

真的很感謝你吶!!謝謝啦~~~~~~

YA....終於也弄好了..快來試試我的600SR
