『DuraTrux ICE Intellipeak 充電機之 <<內部構造>>』

這台機子, 是車友借我的, 經他同意給他拆開看看以滿足我的好奇心.... by wpjwpj 2005/07/15

這裏我只針對設計與用料做報告, 詳細軟體與充電功能我就沒時間詳細研究..

基本上這台滿 "平" 價的, 跟我前陣子研究的 TURBO 35 GFX 內部用料與硬體設計有著天大的差別, 好了廢話不多說了.. 看圖.

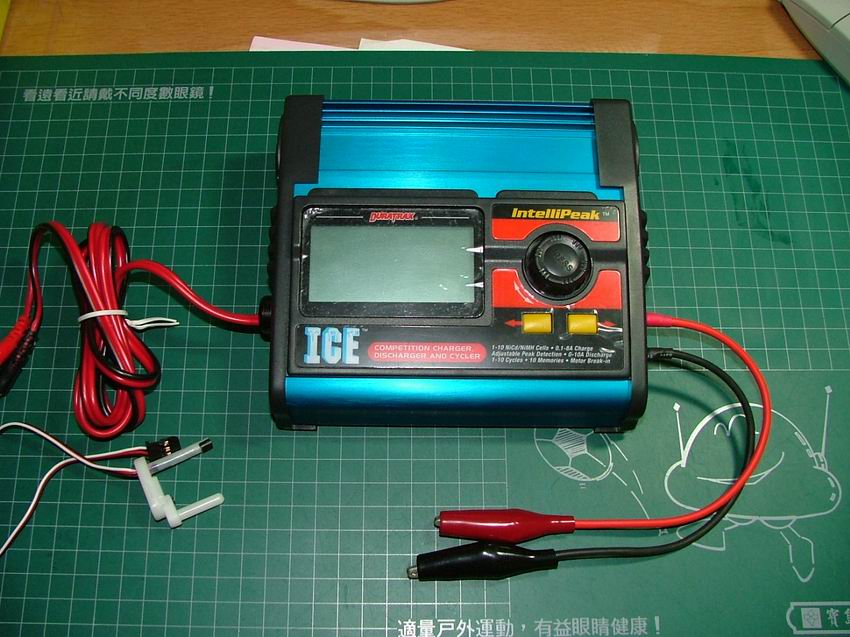

外觀設計滿前衛的, 鋁合金外殼,感溫線....看到它的充電線我大概已經有譜了..

此主題相關圖片如下：

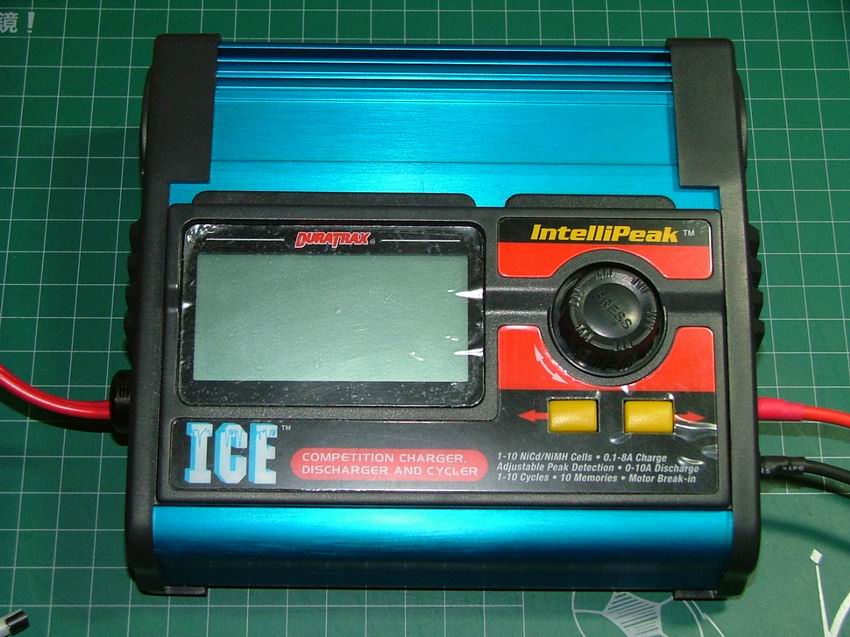

靠近一點看:

此主題相關圖片如下：

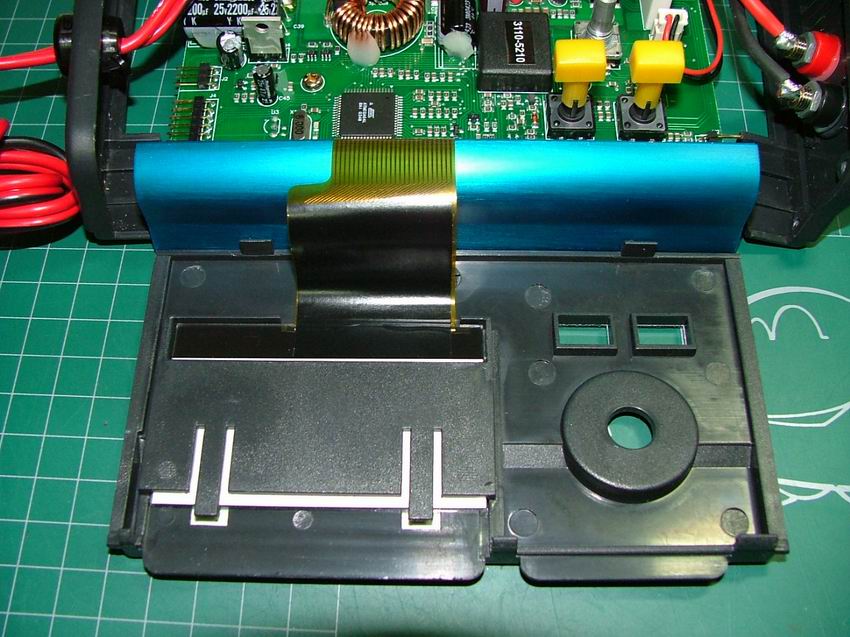

拆開後的 LCM 面板... 恩, 只有面板, 可見得軟體上花不少功夫喔...

此主題相關圖片如下：

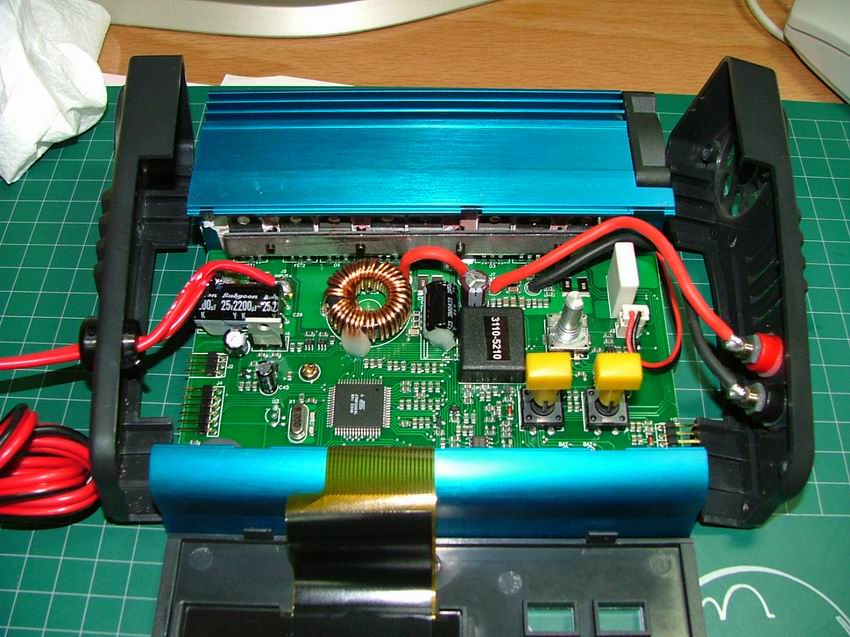

整體控制板, 基板設計的很亞洲味 .. ...

此主題相關圖片如下：

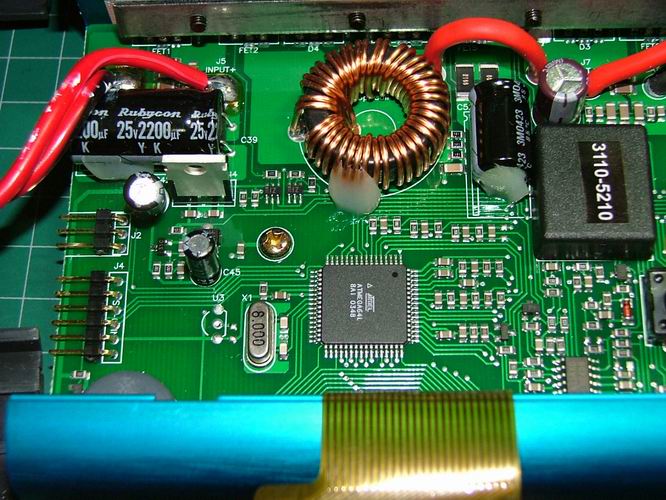

重點來了, 果然, 它們用的 MCU 是美商 ATMEL 的AVR RISC 之 MEGA系列, 也是我最愛的 MCU 之一..
這次他們用的是 MEGA64L 這棵是 8 位元 RISC 的 MCU; 內含10bit ADC, 64K 的Flash ROM /4K SRAM/ 2K EEPROM 可用來計錄參數..
所以摟, ADC 部份就交由 MEGA64 來負責.

此主題相關圖片如下：

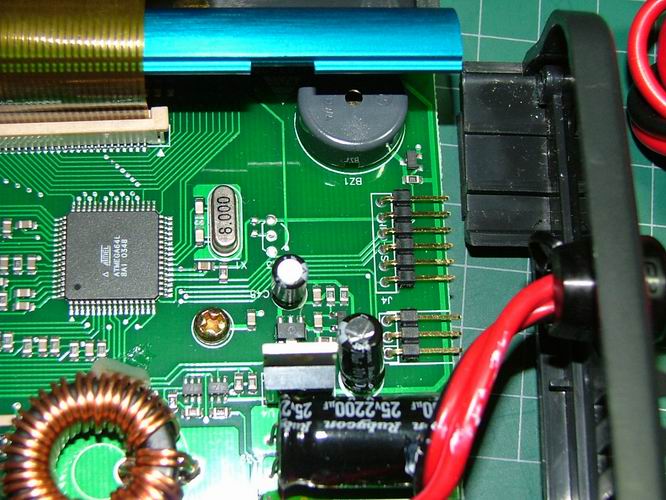

旁邊那個插頭 J4 這個還有好處, 就是軟體可以透過 ISP or JTAG 的方式升級,但我猜測升級無望~~

此主題相關圖片如下：

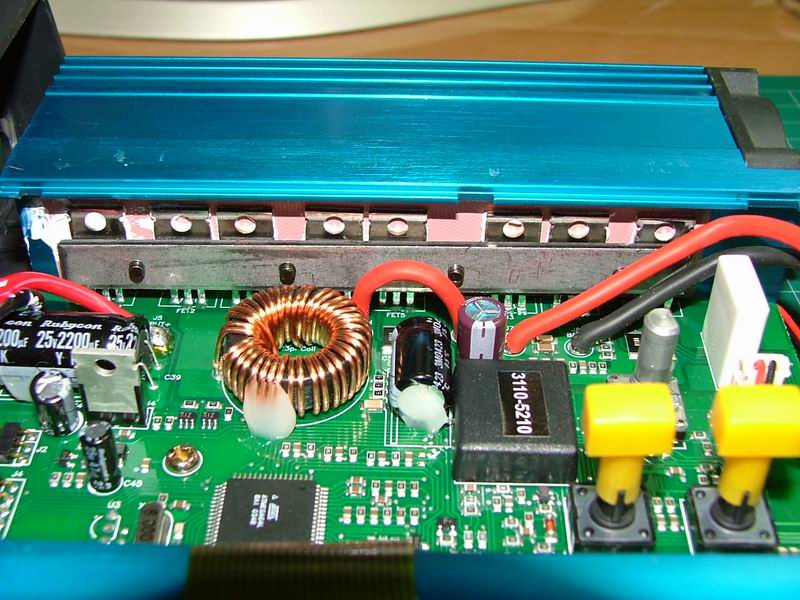

後面是 FET 與鋁合金散熱板...

此主題相關圖片如下：

這台的設計基處我認為來自 ATMEL 公司的Application Note 之 AVR450: Battery Charger for SLA, NiCd, NiMH and Li-ion Batteries 這個 idea 只需稍加修改與增加功能..

這跟 TURBO 35GFX 最大不同處是 35GFX 用的是 TI MSP430F149 16位元MCU, 走美式路線
高檔用料,精密的設計,雖然外表很醜,內部不凡!! 很可惜我當時沒有照相..

..報告完畢..

對了, 如果有興趣自己 DIY 這個充電機, 提供下載 App note.:

http://www.atmel.com/dyn/resources/prod_documents/doc1659.pdf
但是最好要有軟體程序的概念喔, 同好有興趣也可以玩一玩,也許搞的比 ICE 更棒.
軟體範例下載 :

http://www.atmel.com/dyn/resources/prod_documents/avr450.zip
範例是用 C 語言開發的,用的MCU 是2313但AVR 的東西向上相容, 軟體用的 Tool 是 IAR 公司的 compiler !
