『數位展頻發展系統』
最近流行這種東東, 數位展頻式無線通訊,美商 Cypress corp (塞普瑞斯) 最近送幾個樣品給我玩..
他們最近主推這一系列的應用晶片 Programmable Radio-on-a-Chip 這東西立刻讓我聯想到 R/C 上的最新 DSM系統........
於是我又發揮我的特長(關聯性), 沒想到 spektrumrc 真的就是採同一款晶片所設計的.
唉~ 慢一步.

注意,紅字部份為 Cypress 的料號, 可見全部都來自同一系列 IC 產品

(by wpjwpj)

以下是 spektrumrc DSM 內部詳圖與主要諸元:

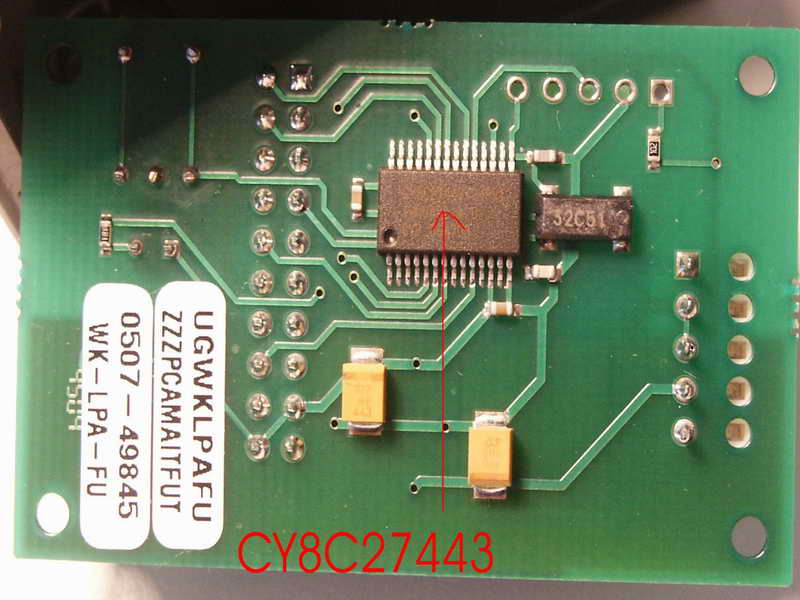

接收模組上PCB板

此主題相關圖片如下：

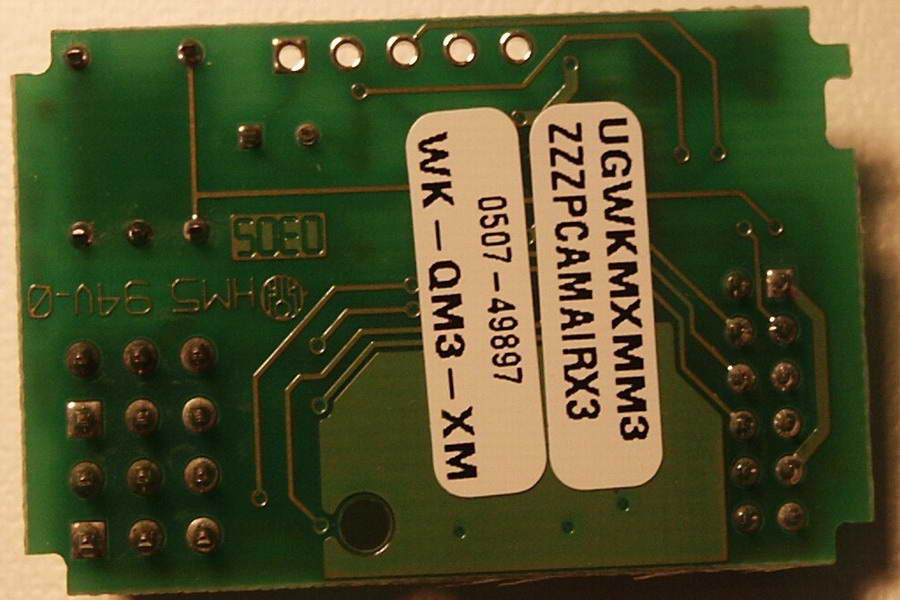

PCB 背面

此主題相關圖片如下：

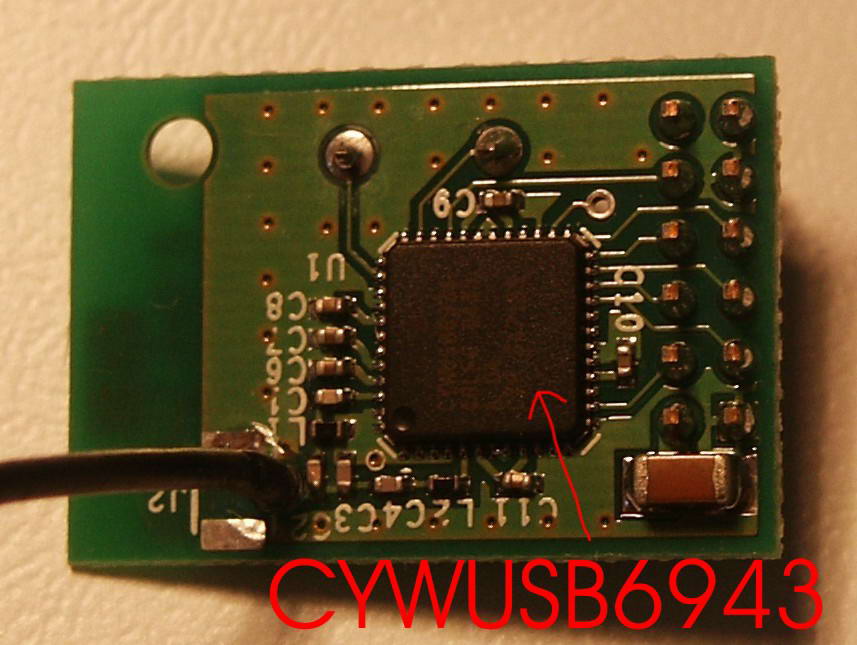

接收模組 RF 高頻子板PCB

此主題相關圖片如下：

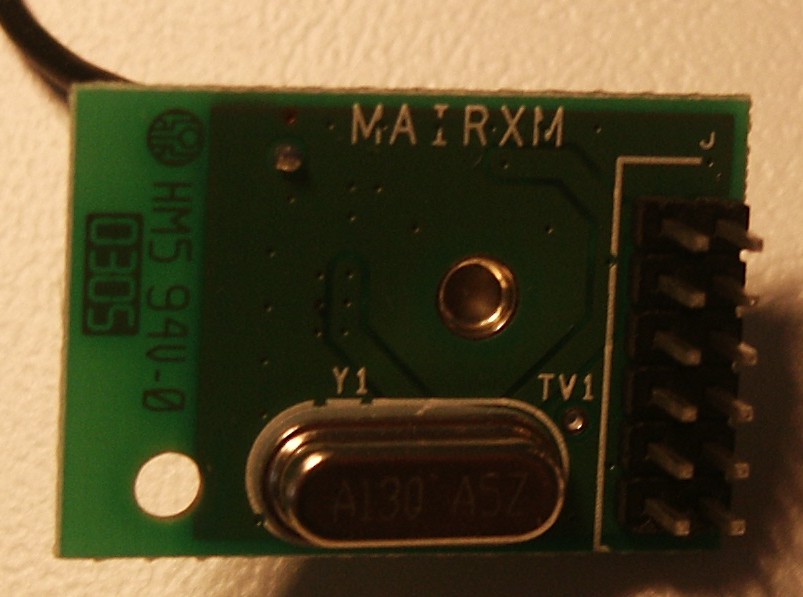

RF 子板背面

此主題相關圖片如下：


************************************************************************

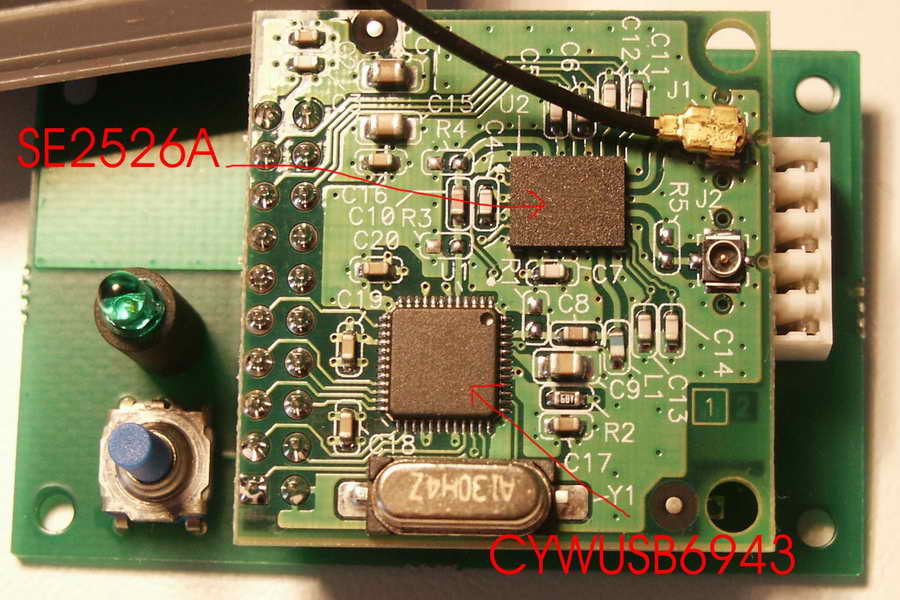

發射模組與RF子板:

此主題相關圖片如下：


背面

此主題相關圖片如下：

************************************************************************

接收諸元,我引用原文意思:
• 2.4-GHz radio transceiver
• Operates in the unlicensed Industrial, Scientific, and Medical (ISM) band (2.4 GHz-2.483 GHz)
• -90-dBm receive sensitivity
• Up to 0 dBm output power
• Range of up to 10 meters or more
• Data throughput of up to 62.5 kbits/sec
• Highly integrated low cost, minimal number of external components required
• Dual DSSS reconfigurable baseband correlators
• SPI microcontroller interface (up to 2-MHz data rate)
• 13-MHz ± 50-ppm input clock operation
• Low standby current < 1 µA
• Integrated 30-bit Manufacturing ID
• Operating voltage from 2.7V to 3.6V
• Operating temperature from 0° to 70°C
• Offered in a small footprint 48 Quad Flat Pack No
• about 6 USD in larger quantities (這只是參考價)


發射諸元, 同樣我引用原英文:
Dual Mode IEEE802.11b & IEEE802.11g
All RF ports matched to 50 Ω
Integrated PA, TX Filter, T/R and Diversity switch
Integrated high performance power detector
20 dBm O/P Power, 802.11b, 11 Mbps @ 225 mA and ACPR-1 = -37 dBc, ACPR-2 = -56 dBc
18 dBm O/P Power, 802.11g, EVM = 2.5 %, 54 Mbps @ 185 mA
Single supply voltage: 2.7 V to 3.6 V
Exceptional temperature stability
Small MSL3 package (5.5 mm x 7.0 mm x 1.2 mm)
cost about 2 USD in large quantities.(這只是當參考)



OK, http://www.cypress.com/ 這是 塞普瑞斯網站, 玩過8051的同號我就不多說明摟!!

~~ spektrumrc DSM 我完全沒用過, 也沒有心得 以後再談吧 ~~

這種東西 ,你只要把它想成 無線網路卡就對了,自然價格就...

所以說可以再等等歐
我記得AIRTRONIC 好像也有類似的東西

http://www.ehobbies.com/nomsen1-sys.html
這個好像也是

Omega,這個 Sensor 公司的遙控系統好久前就已經開發好, 還是雙向的.
我滿期待這支, 但價格讓我暫時不考慮.

價格貴又長得不好看
只能再等等了
不過我也看到DSM那家有出整套的遙控 不過也是長得怪
哪天數位的普及
價格應該就漂亮多了

那恐怕不太可能,我猜.

Cypress這顆的PN code已經是固定的幾個pattern可以選擇,聽說是美國禁止的. 我去年有買到可以自己設PN code的產品,相對的,需要更快的micro'P才行.
看看挪威出的這顆 www.chipcon.com CC2420,for 802.15.4, DSSS可達 2M/chips, datarate 150 kbps,
還可以雙向傳輸(我們已經做出來了),若要做到跟Sensor這支一樣, 在加一級功率放大器推到250mW,距離可達1km.
另外在車車那邊加個動靜壓壓力計跟空速管,電壓偵測,跟溫度sensor,選用含有A/D的micro'P,成本不到1000NT.
利用micro'P的capture mode將發射機的PPM抓出來,scale調一下,封包包一包,丟給CC2420就可以了.

bbookk 大大
你們有要量產在 R/C模型上應用嗎?, 滿期待滴.

版主您好,
這種東西應用在RC上,怕是沒什麼量.....
做這些東西只是自己興趣,找公司幾個同好一起玩.
我們已經有做UHF(450MHz)的數位收發模組,用在RC飛機上,距離可以達70km,
但是還是利用futaba的遙控器PPM輸出來做處理,畢竟不可能自己去開遙控器的模子.
版主大大有興趣的話,我們可以一起討論研究,作1,2套來自己玩還可以哩!!!!!

你們好好喔,同事可以一起研究, 我同事就沒那愛好..

450Mhz 模組還可以達 70Km 真的很不錯, 請問是用那種架構? 我曾經考慮過用 ISM band RF 去處理,
但後因為忙著開發別的東西就荒廢, 最近才有想到玩一玩 , 我是專玩 TI 的東西,TI有種 TRF6901 /6900
搭配我最愛的 MSP430 就很不錯,雖然很冷門但我這東西很多,也不用花錢買.,想說玩看看..

also 題外話!!
Futaba PPM 系統之外, 不知您對 PCM1024 的Decoder 解碼熟悉否, 小弟一直想把 PCM1024 給
搞出來.. PCM 比較有搞頭,我認為.

唬.....MSP430...原來大家有志一同.....
我們也都是TI的愛用者,但是RF部分就不傾向TI,我們找到release資訊較齊全的是chipcon這一家,而且它的RF IC設計的粉不錯. 6900我也有一套,但是被我丟在腳邊粉久了,因為不好用.
ISM band我就是用chipcon的CC1000來做,頻率從100~1000MHz可選,加到5W就可以粉遠了.u'P是用TI的F149,因為它有2個timer,一個作中斷,一個作PWM輸出.

PCM這種東西,說穿了只是編碼跟CRC的不同,你現在解出來,他老兄明天就改一下,你也是沒賺頭,划不來啦!!!雷虎的賴董也問過我這個問題,我是覺得,倒不如把時間花在自己編還比較有意思.
Futaba PCM1024 學問比較大的是 6B to 10B 這個問題,他兼顧了訊號的同步及偵錯,但是PCM1024還有其他的封包頭,尾,及CRC16,想要解並不容易,美國的一個大學論文還曾經將Futaba PCM1024當題目,但也沒有什麼結論,祇都是推測而已.......哈!!
