『遙控器自己修系列之一增強 3PK 發射距離!! 』今天又來告訴大家一點點小技巧
遙控器自己修系列之一 作者:wpjwpj
為維持文章完整未經本人同意, 請勿轉貼
玩車的同好, 咱們的遙控器是手中唯一能控制大腳車這猛獸的利器, 萬一它失靈,車車跑到一半 No控 那就慘啦(本人有親身慘痛教訓)!
當你發現遙控距離變短(電池都有電喔),怎麼辦, 先別急著送修, 如果您是 3PK 的話那可以參考一下唷.
我聽過有人送修過遙控器(KO,MX3之類)大多換電晶體, 您們知道嗎,送修一隻要價我聽到的要500-600元耶(真敢賺).
車友如果心臟夠強的話, 自己修不用 50元,省多少自己算.. 但偶先聲明 !! 以下我所說的,並不是每一個人都可以弄的,還是有點風險存在, 如果你弄不好,也許會弄壞或更糟, 這是我必先說明., 改裝後損壞與本人無關! 不過如果車友有這方面問題
我可以在有有空的時候幫你們調整修理,但材料請自備. 為必免不必要之困擾,只限車友同好!
起因, 因為玩車有可能一玩就是1~2小時不等, 甚至更久,在這情況下遙控器發射模組(機)是非常非常的燙的喔, 在這樣的溫度與操作者不當使用(天線沒拉)的情形下, 會加速你發射電晶體的老化與燒毀, 當發射電晶體壞掉就會出現,近距離一切正常,距離5公尺(有的更短)就不聽使換! 那玩飛機的就更遭可想而知. 那就可以 100% 確定就是 發射電晶體故障.
此主題相關圖片如下：

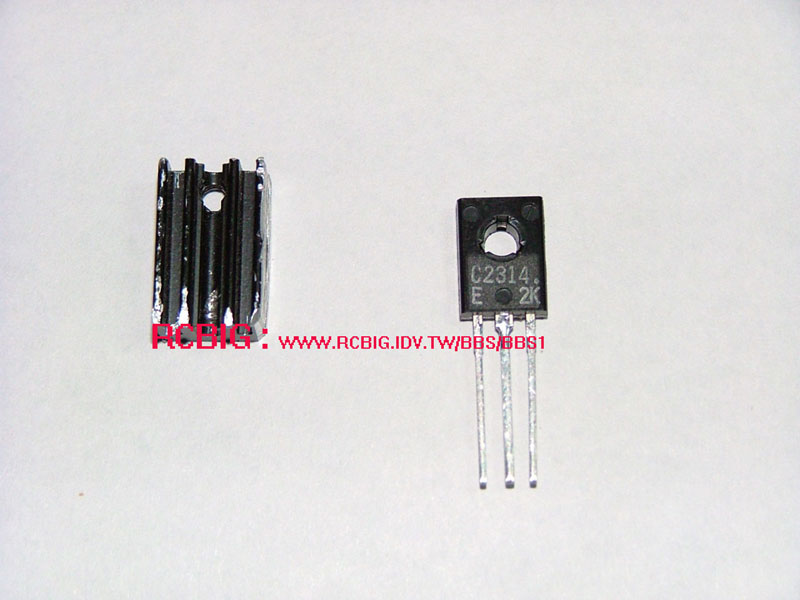

更換, 首先到光華商場(大一點的電子才料店),找一棵代號為 2SC2314 的電晶體 如圖右邊, 它是可以直接代用現行所有 R/C 27 ~ 75Mhz 頻帶的電晶體, 其射頻功率在 12V 下可達到1.5W 的功率.,用這棵便宜(15元),又好用.同時再買一片散熱片, 跟店員講要尺寸跟買的電晶體一樣size的才行, 散熱片可以幫助電晶體散熱, 必須適當的將散熱片修改磨一磨好放到你機殼裏,上圖左邊是磨好的!
OK, 兩樣東西都買好後, 可以開始動手啦, 3PK 最方便,因為不用動到本體, 玩家就算弄壞損失也不大, MX3/KO/JR之類的就必須拆到本體,所以要小心.
此主題相關圖片如下：

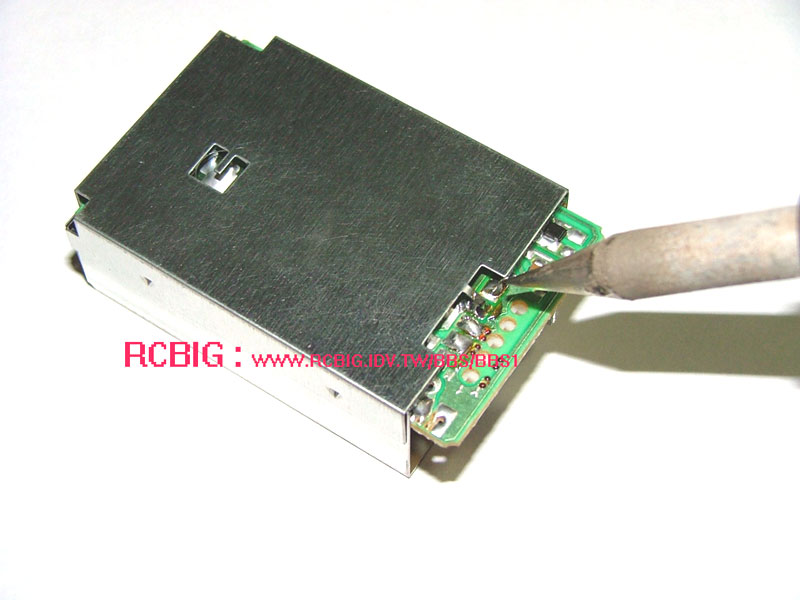

把3pk 模組拆下,打開後可以看到上下鐵板, 把鐵板用焊槍給焊下來,
此主題相關圖片如下：

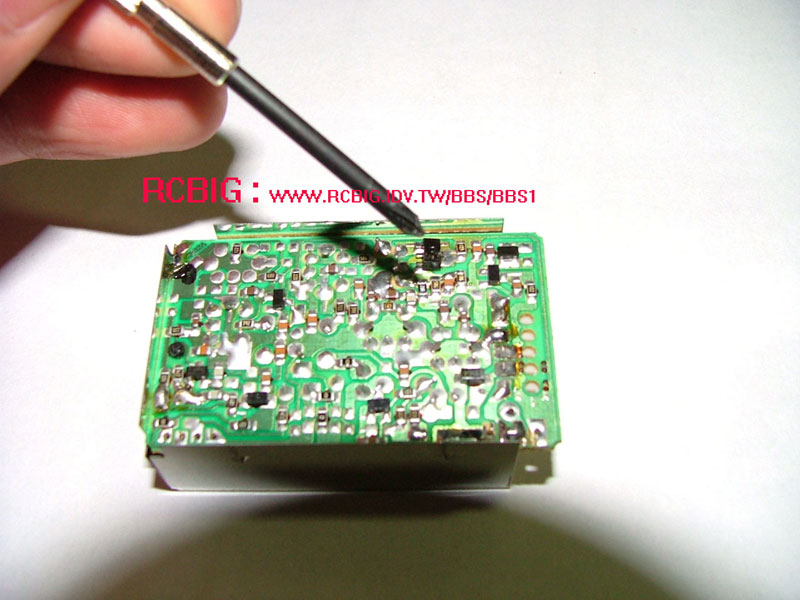

接著我們看到電路板背面, 看到這區塊顏色不太對,就是這棵(SMD)電晶體因高溫已把電路給熱到變色.,小心的把粘在上面的電晶體拔下, 因為是SMD元件,用焊槍很容易拿掉, 就是這小東東害的我NO控, 把你踩死....
此主題相關圖片如下：
好了, 清理一下電路板,檢查一下剛剛有沒有焊錫去弄到不該弄的地方, 檢查沒問題後,把買來的電晶體拿出...
疑...怎麼長的不一樣???? 沒關係, 功能是一樣只是零件包裝不同, 注意看正面是不是有 3 個洞... 對啦就是插那裡, 原廠也是設計成兩用的,原廠也不笨,那種零件便宜他們就用那種唷.
先別急著放!! 剛剛不是說過要裝散熱片嗎! 所以先把買好的電晶體鎖上散熱片, 在這要注意喔 !! 3PK模組粉小, 散熱片粉大,那你就要想辦法把鋁合金散熱片給磨到可以放得下那小區塊才行, 散熱片不可以去碰到旁邊任何零件, 否則會燒機喔!!
此主題相關圖片如下：

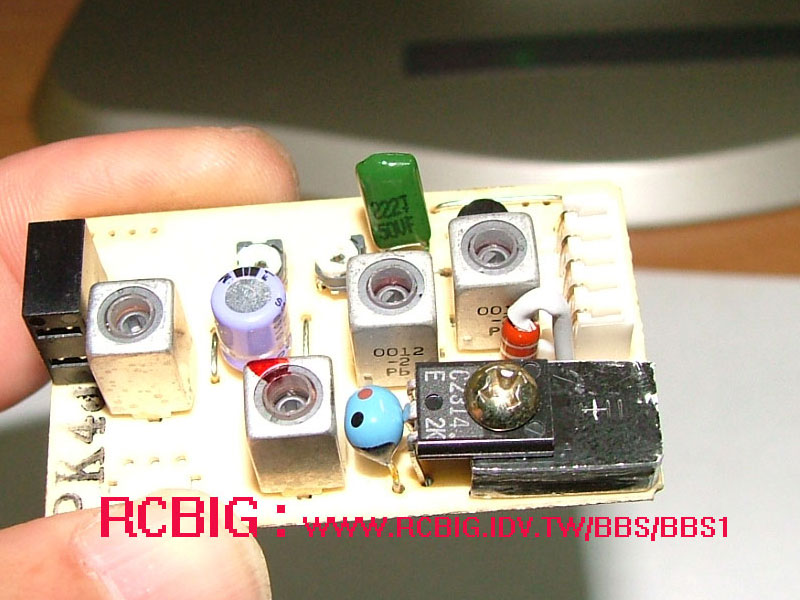

磨到像偶這樣,再給它鎖上螺絲, 再把電晶體有文字的那面朝外面,給插進那三個洞裏.. 調整一下高度,不可以太高,太高會碰到鐵板.,
你可以倒下斜一點放. 好了就把三支腳給焊起來,剪掉長的腳.
此主題相關圖片如下：
OK.. 到這, 再按原順續把鐵板給裝回去焊好, 並再次檢查有沒有碰到鐵板,最後外殼先不要裝, 把模組插到3PK 主體,
把上次偶教大家做的 "電場強度計"

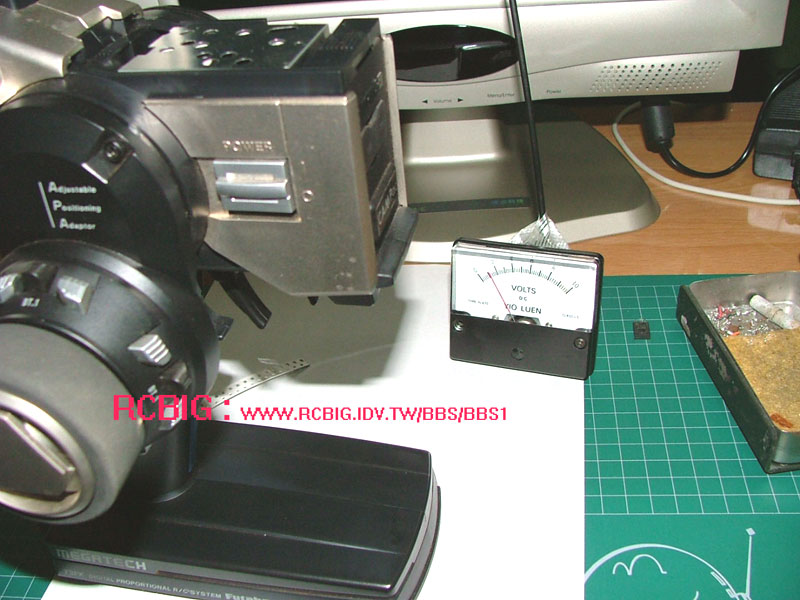

http://www.rcbig.idv.tw/show.asp?id=69&bd=30&totable=1 拿出來, 放在旁邊, 拉長3PK天線,打開電源..如果剛剛所有的動做都沒問題, 這"電場強度計"的指針會擺動, 再試試你的接收機,順便測試一下距離,測試方法偶以前提過..
都沒問題後, 再把 上下 殼給鎖回去, 完工 ~~ 耶..又是一條活龍 ~~
******************************************************************************************************
嚴重敬告!! 以下非必要之手段.
有必要進階者專用:
增強 3PK 發射距離!!
******************************************************************************************************
沒聽錯喔, 剛剛偶不是說這顆電晶體有 1.5W 的實力嗎, 雖然偶們用的電池(充電式)只有 9.6V 但是還是可以把它給全榨出來, 上面的做法只是單純的把壞的零件換掉,並沒有調整過,但是要逼出功率就必須要調整喔, 我把它規類進皆級!
同樣的也不是人人都可以幹的事, 出問題也不要怪我.. (有機會遇到偶,可以幫你們修免錢!).
解除封印! 因為電信法規定, R/C遙控其射頻功率為 250mW (毫瓦), 粉小耶., 那因為偶已經講到這部份,就順便就技術面來討論吧..

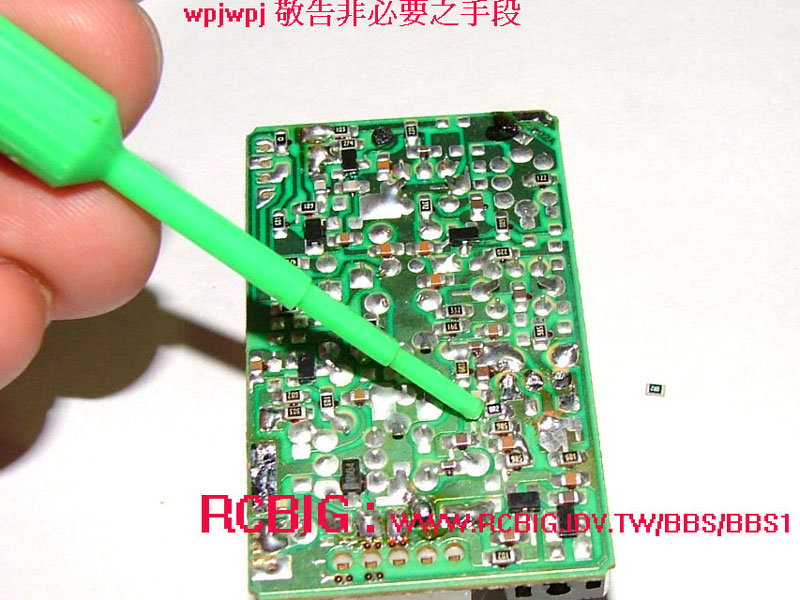

解除這模組封印, 原場模組已在電晶體射極(E),給限制電流了, 看到沒,有顆粉小的小方型那顆就是限流電阻,旁邊有沒有看到一個空位!
此主題相關圖片如下：

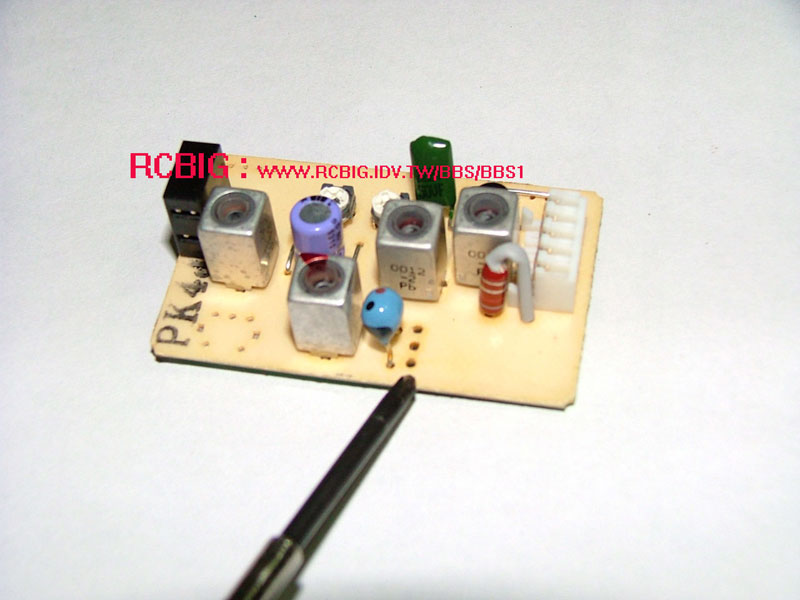

那裏就是你待會加裝的地方!, Ok 準備一顆 1 歐姆SMD 0805電阻,把它焊在空位上.,焊好後下一步把鐵板裝上,測試方法同上, 這裏我們要調整所以要準備一隻 RF 專用的調整棒(約80元), 同樣的,"電場強度計" 要在旁邊,天線要拉長!!
此主題相關圖片如下：

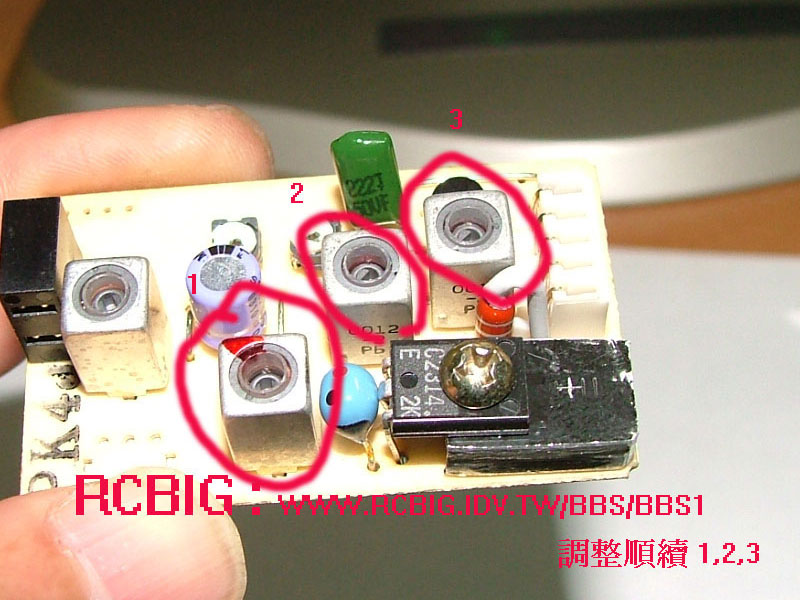

依續調整線圈, 就跟調引擎一樣, 一次一點,調到 "電場強度計" 指針擺動最大點, 再換下一個線圈,反復調整到 "電場強度計" 的指針最大
! 三個線圈都調好後就不要再動了, 把電源關掉,再打開確認 "電場強度計" 有擺動才算完成!
好了 , 這時候你 3PK 也應有 980mW (9.6V)左右, 那也就夠本了, 出去外面跟人家玩車, 遇到同頻的, 你可能會把人家電的很慘,這是我要警告的!
PS: 偶要再次強調, 在多人玩車的地方, 後到的人一定要問一下先來的人頻道, 如果一樣那先來的就先玩,後到的就等一等也沒關係, 千萬別一來就開電玩車, 這是玩車最基本原則! << 那是 遇到壞人 就倒霉! (台語)>>
