『DIY 4PX 4PK用的 18650鋰電池』
這原理很簡單, 就是利用 二極體順向偏壓時的接面電壓,一般理論有0.7V,
但這次我選用的是最普通的二極體 1N4001 ~ 1N4007 為啥選用它??
因為這接面電壓在1A時可達0.85V~1V,串接兩個 ,以兩棵18650 充滿電4.2V*2= 8.4V-2V
所以剛好是落在鋰鐵電 3.2V*2 的原廠範圍內.
而以 18650 截止電壓2.75Vx2=5.5 來看剛好可以在 4PX選單內 調整.

以下電池選用網拍 三星2600mah 一棵67塊 請賣家先幫你打好 正負 鎳片,方便等會加工~~

買回來電池 以2S1P方式焊接分壓充頭.

此主題相關圖片如下：


買兩棵1N4007

此主題相關圖片如下：

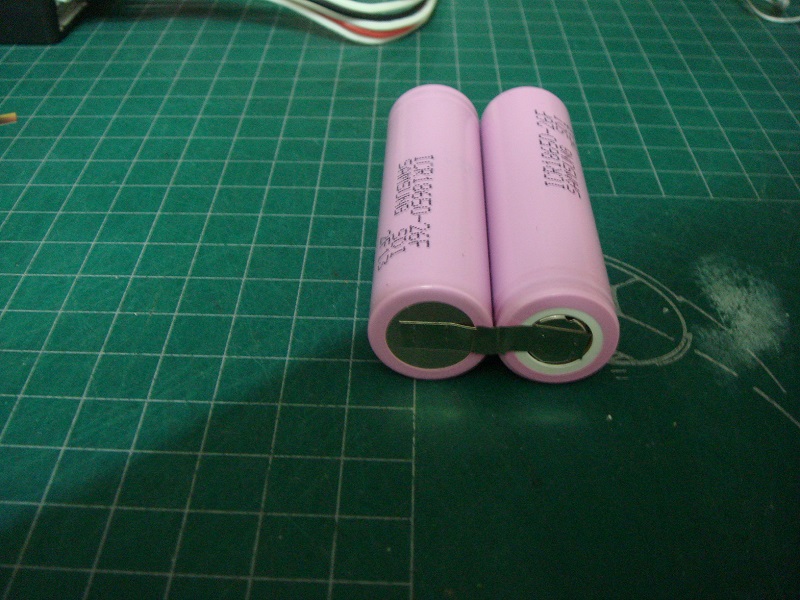

電池加工焊接 將兩棵電池先正負 並排貼在一起 中間在點幾滴 三秒膠固定.

此主題相關圖片如下：

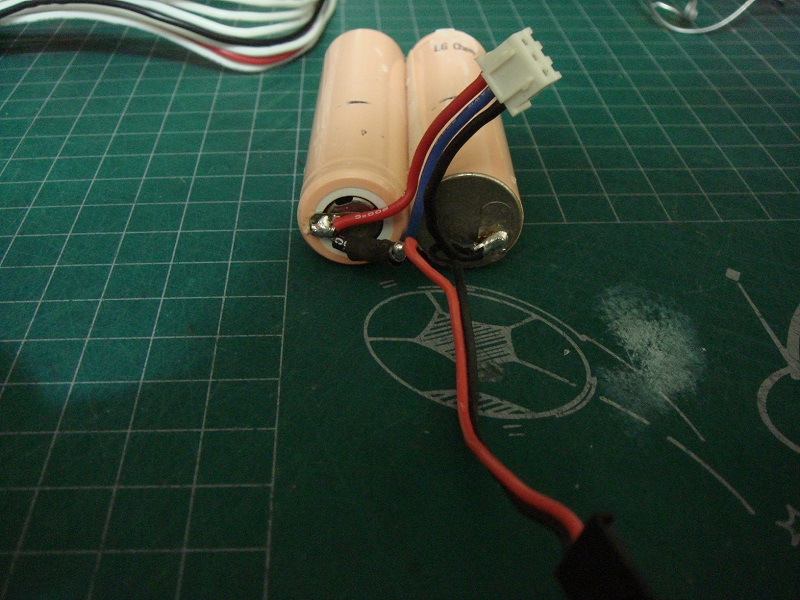

JST3P 公分壓線, Futaba電紅黑線, 二極體串接在 + 紅色端

此主題相關圖片如下：

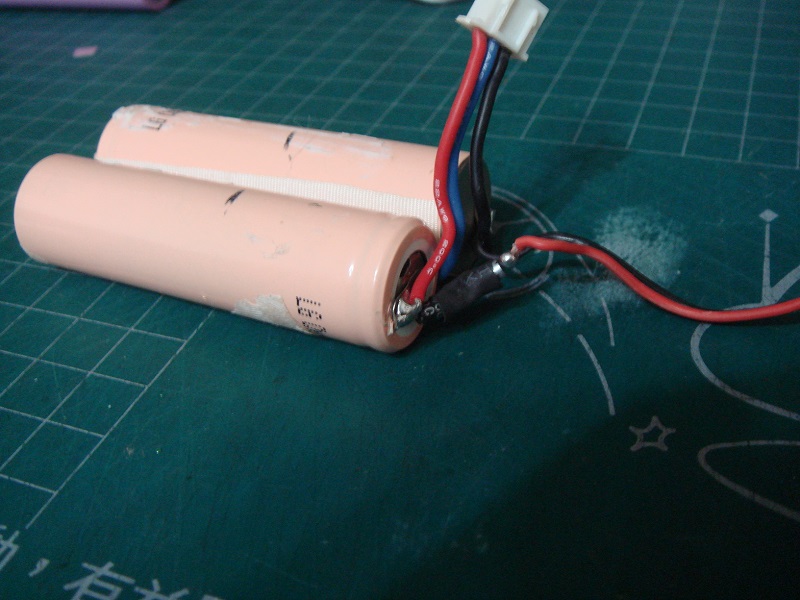

像這樣包一下,注意別短路了!

此主題相關圖片如下：

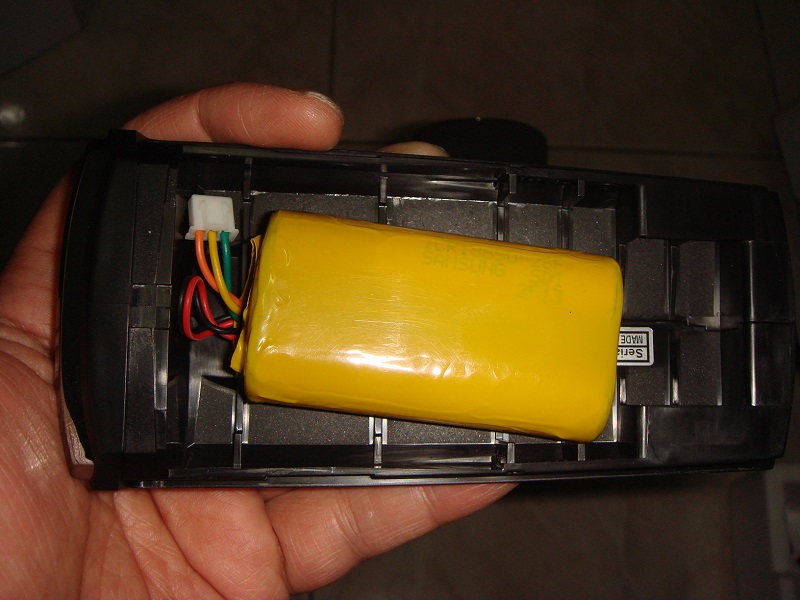

最後用熱縮帶包裝下裝進 4PK

此主題相關圖片如下：

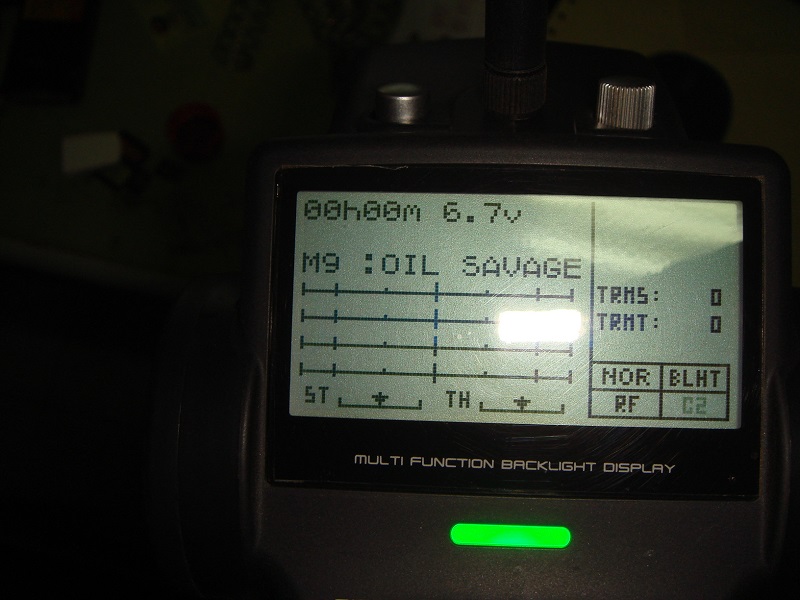

開機

此主題相關圖片如下：

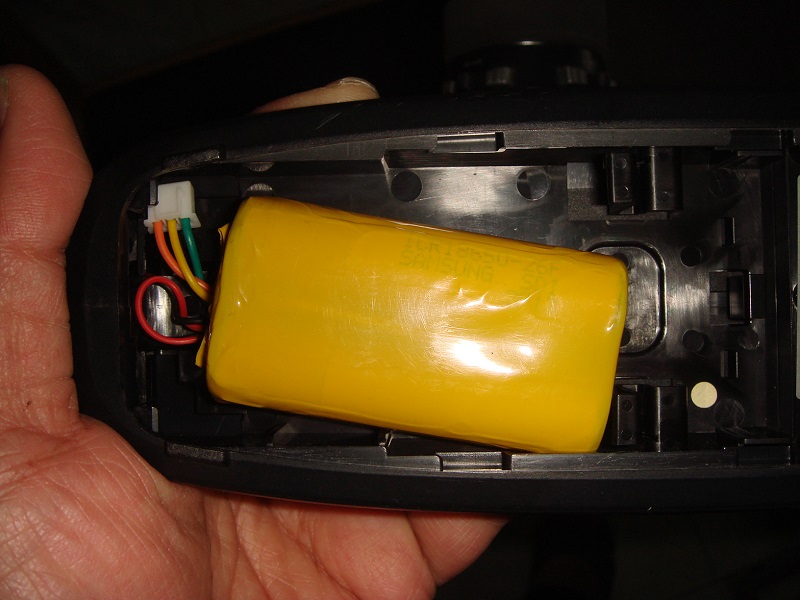

4PX 也直上, 注意充電不能用原廠插頭充電器!!

此主題相關圖片如下：

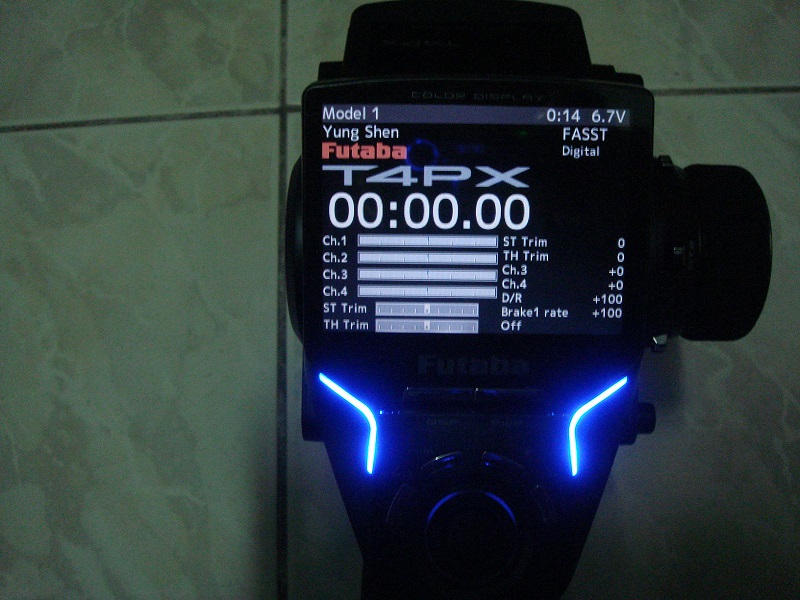

4PX 開機

此主題相關圖片如下：


這樣兩棵電池弄一弄不超過150元, CP值還滿高的~~

以上電池我已經在4pk上用了幾年了, 唯一是充電時必須拆下去分壓平衡充電!這點要知道!!!

這樣整棵弄起來你的遙控可以用很久時間, 為什麼不用一般鋰聚電池呢??? 因為 鋰電池若充飽了不去放電它是會膨漲, 且安全性不夠.
這種18650規格電池技術已經很成熟了,安全容量也大,目前筆電,行動電源都在大量使用中.

另外一種是 LiFePO4 磷酸鐵鋰這種電池更好直接買來免降壓,因為它的電壓在3.2V 所以更符合 發設機跟接收機電池, 但它目前容量都做的很小, 價格相對貴許多, 市售的體積等各方面都需要考量.

有另一派說法, 說要加裝降壓轉換器UBEC, 但我認為是要看地方使用,
因為目前所有的發射機來說, 它的輸入電壓是很動態寬廣的, 原因是它機體內是有電壓轉換的機制, 只要能在它範圍內的最高電壓與最低電壓相當, 都可以的.
