『請問伺服端改接繼電器的可行性??』版主大大你好
請問入如果接收端用一顆`C945`推動繼電器可行嗎??
 歡迎您：遊客 （登入 註冊）  RCBIG大腳車俱樂部 |  論壇選項 |
|
 |
 | 頁碼：[ 1 ]  本帖有 856 位閱讀者 |
| 『帖子主題』請問伺服端改接繼電器的可行性?? |
不行! 接收機的 PPM訊號不能直接驅動電晶體做出 ON/OFF 動作! 必需要再解碼. 簡單一點的電路可以用 D正反器構成一組 R/C 充電電路就可以達到你要的功能. 該內容引用 阿明 在 2005/3/16 下午 07:11:43 發表的內容： 版主大大你好 請問入如果接收端用一顆`C945`推動繼電器可行嗎??  Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我  | ||
|
該內容引用 wpjwpj 在 2005/3/16 下午 10:15:02 發表的內容： 不行! 接收機的 PPM訊號不能直接驅動電晶體做出 ON/OFF 動作! 必需要再解碼. 簡單一點的電路可以用 D正反器構成一組 R/C 充電電路就可以達到你要的功能. 版主大大你好 請問入如果接收端用一顆`C945`推動繼電器可行嗎?? 先感謝板大 因手邊沒儀器可測,板大所提PPM訊號是方波嗎?有關解碼可用4017嗎?還是555 可用坊間在賣第五動控制器直接用C945推? 請求板大可否劃張線路圖嗎?謝謝 雖然是電子科太久沒模~~忘光了~~~~~~~~慚愧中 | ||
|

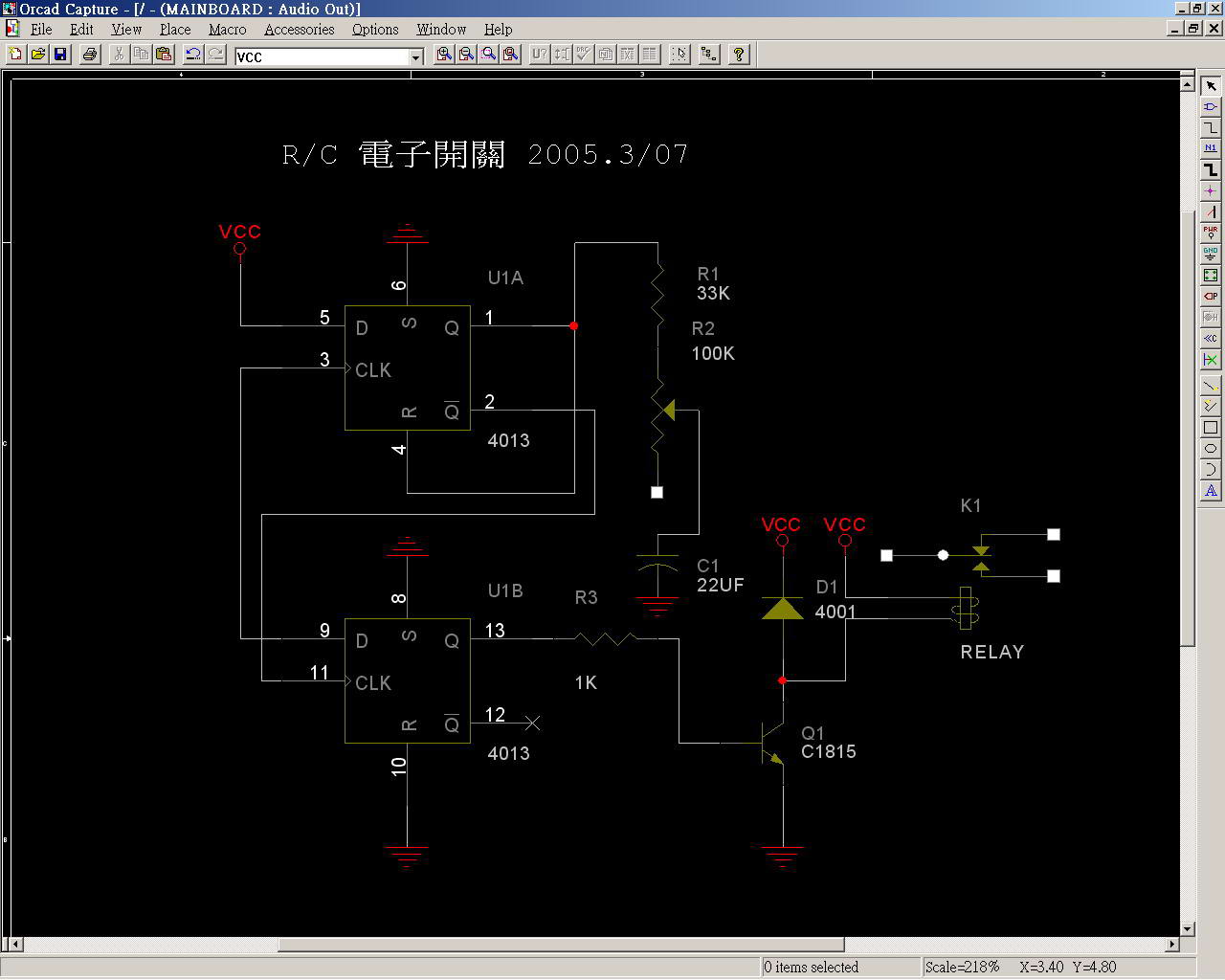

喔~ 原來你是要做第五動. 我畫一張圖你照做可以達到 ON/OFF 用4013, 可變電阻是在調整你要的撥桿行程. 應該不難DIY..  此主題相關圖片如下： PS: 最好的話,不要用RELAY因為重量還挺重的.. 圖上的 3,9腳是接到 接收機的訊號, 我忘了畫上. 「該帖子被 wpjwpj 在 2005/3/17 上午 10:36:21 編輯過」 Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
謝謝版大提供的線路圖改天有空DIY一個試試 但線路圖好像獨缺 7 和14 電源輸入端的腳位??? 直使用BEC電源不知是否負載過大?? 5v-Relay單棵消耗200mah | ||
|
 畫電路圖通常標準元件不會顯示 VCC/GND的. 最好不要接到BEC 去, 你另外獨立一組電源最好. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
版大relay完全無動作!!!!!! 零件使用入如下: 6V-Relay VR-100K C=22uF-25V R= 1K.33K D=IN4001 TR=C1815 搖控器=3PK使用第三動 單獨電源=6V 接法從IC=3腳位和公共接地拉兩條線到接收機,一條接訊號,一條負電 在麻煩版大一下,謝謝 | ||
|

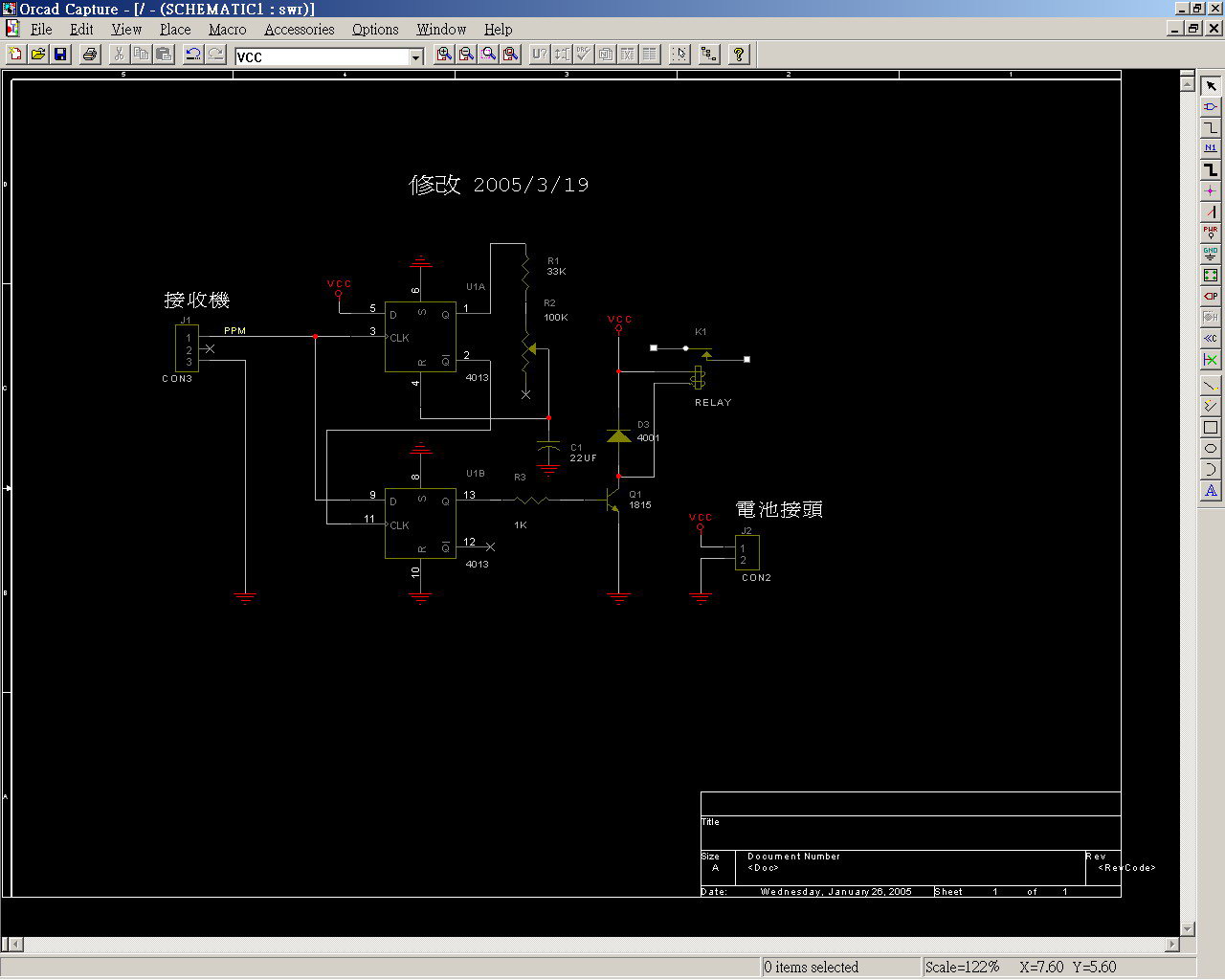

sorry 我剛發現有小錯誤的地方, 我重新畫給你. 就是IC 4腳跟VR那, 你改一下就可以. 此主題相關圖片如下： Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
那你用 LED 串接個電阻220歐姆, 把LED接在IC 13腳 調整VR 跟你發射機之間行程, 看LED 是否有明暗變化. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
該內容引用 wpjwpj 在 2005/3/20 下午 10:17:42 發表的內容： 那你用 LED 串接個電阻220歐姆, 把LED接在IC 13腳 調整VR 跟你發射機之間行程, 看LED 是否有明暗變化. 版大遵命 | ||
|
|
