| 『帖子主題』自製長110cm攀岩車開箱 |

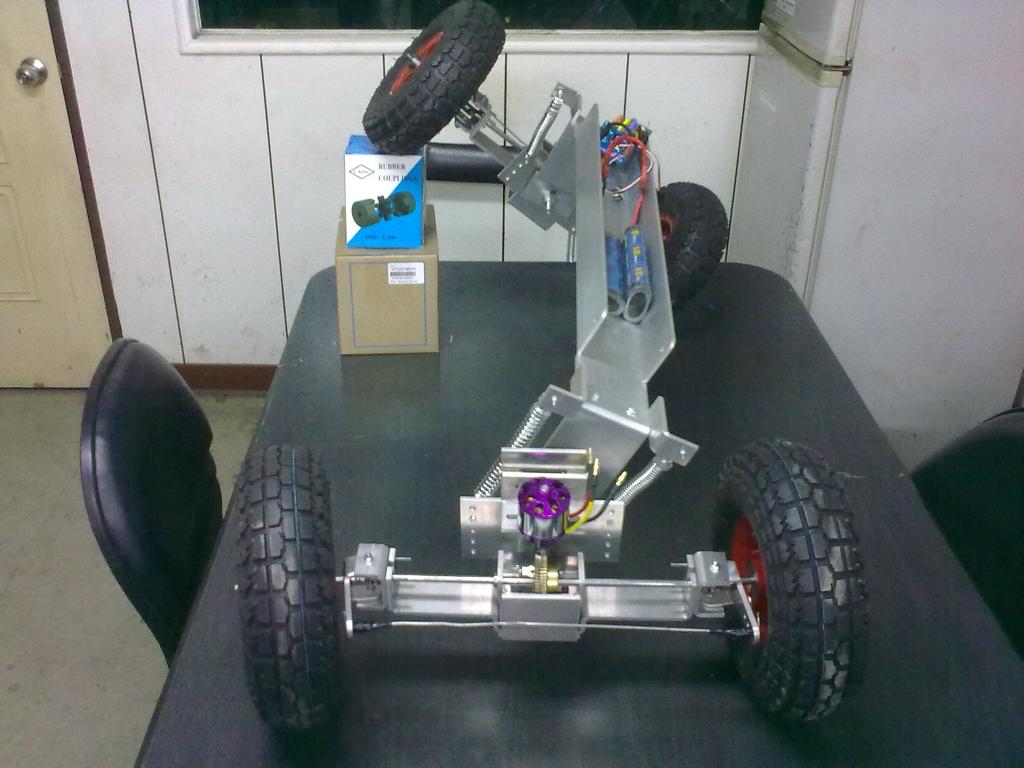

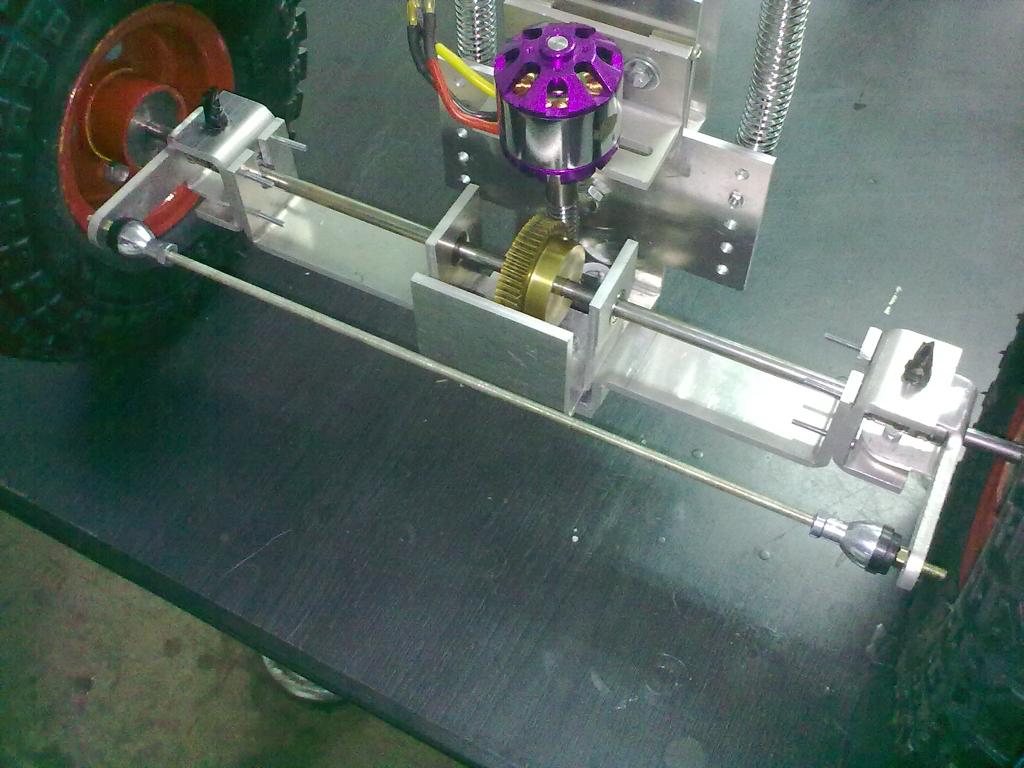

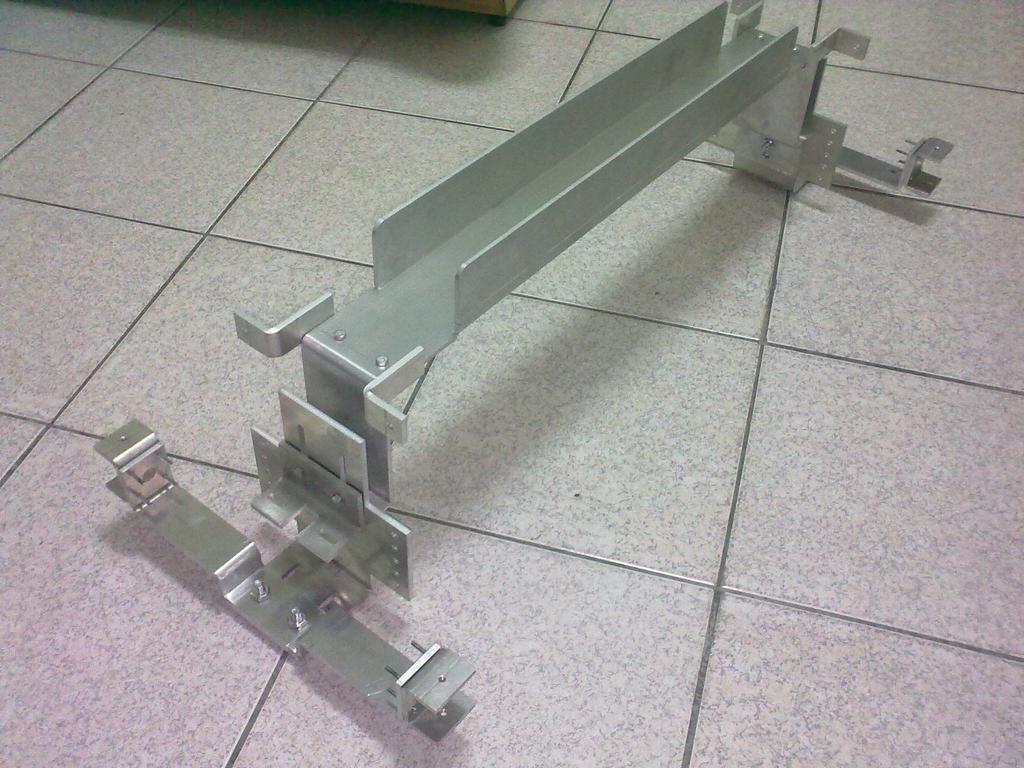

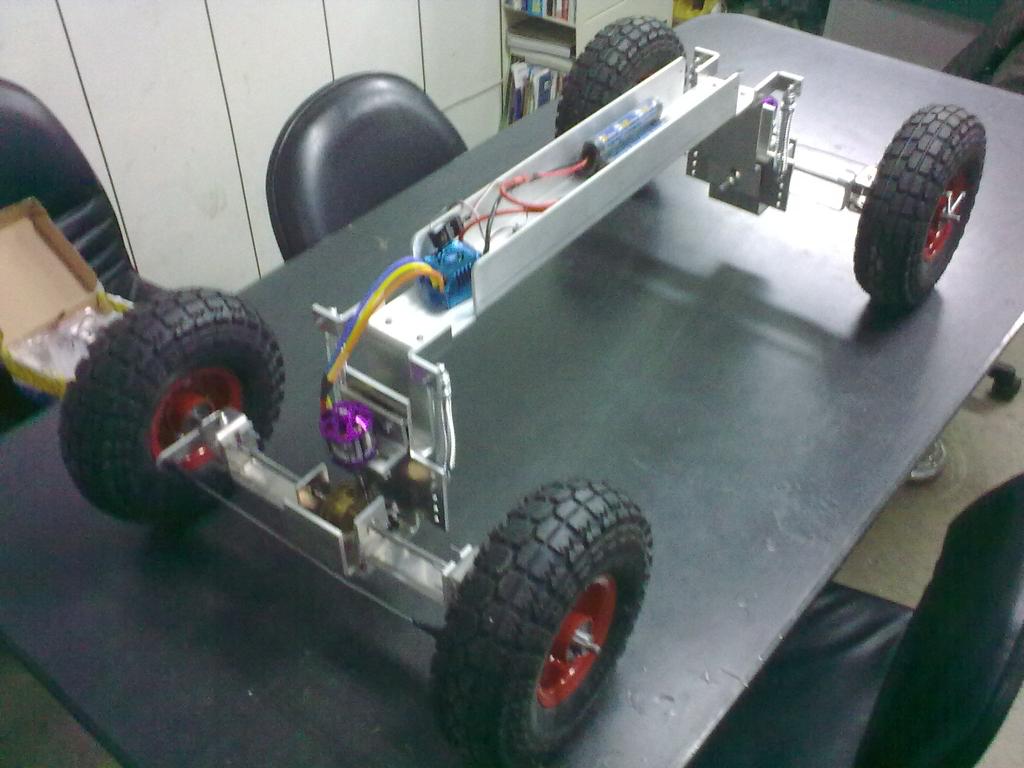

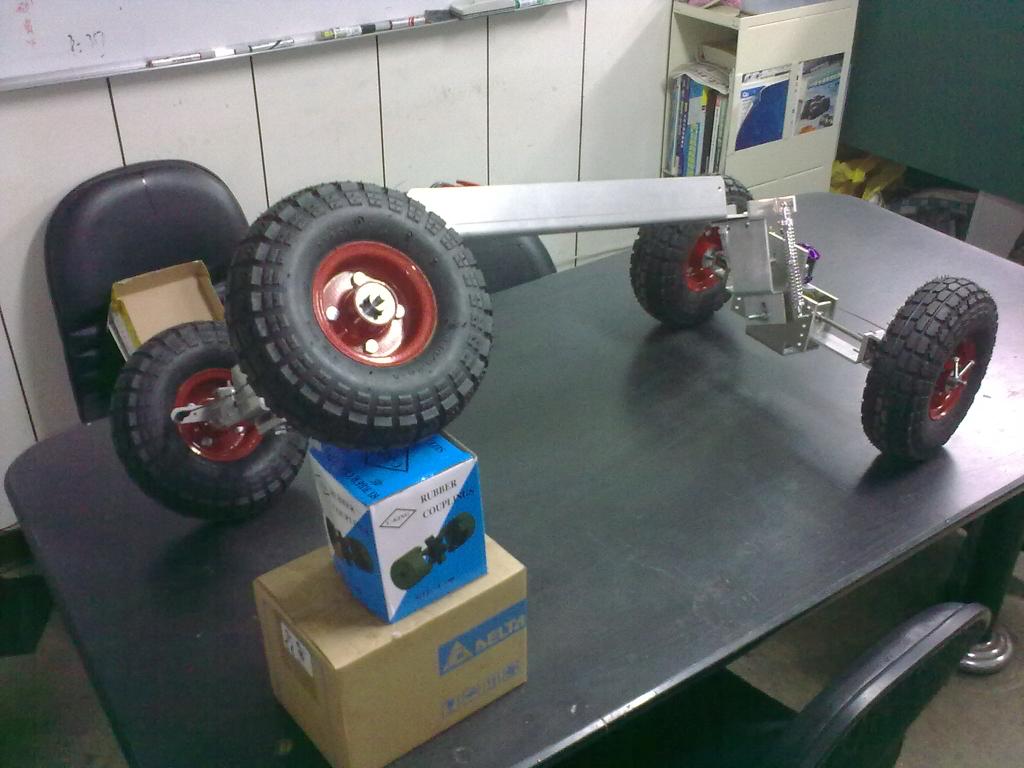

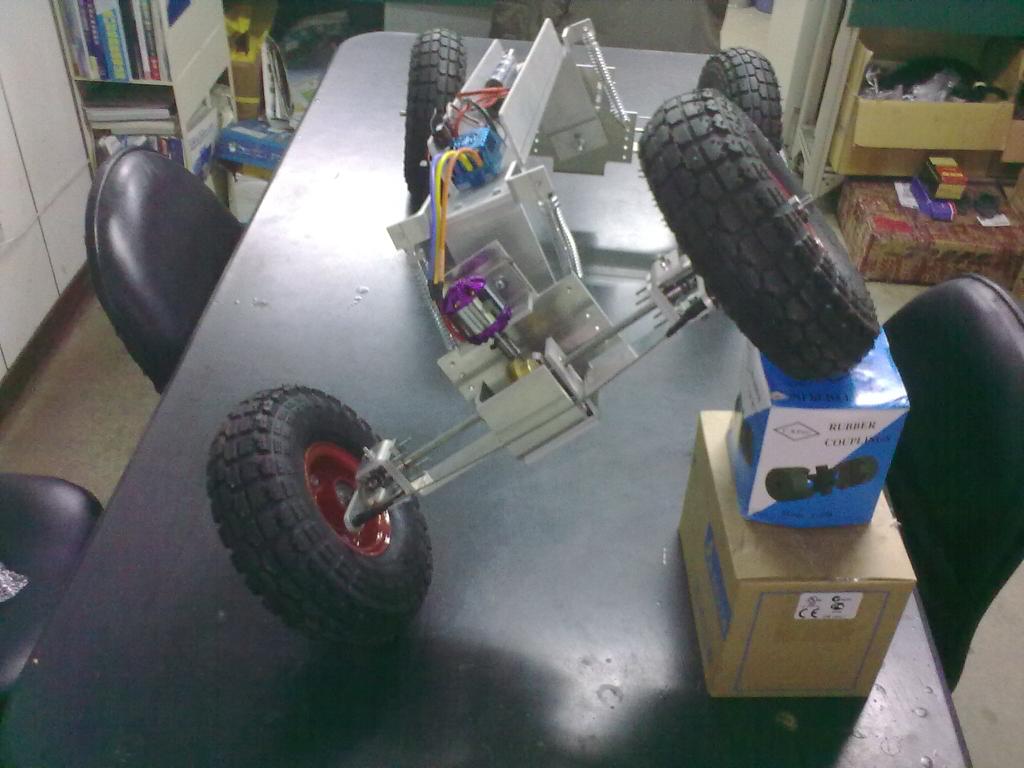

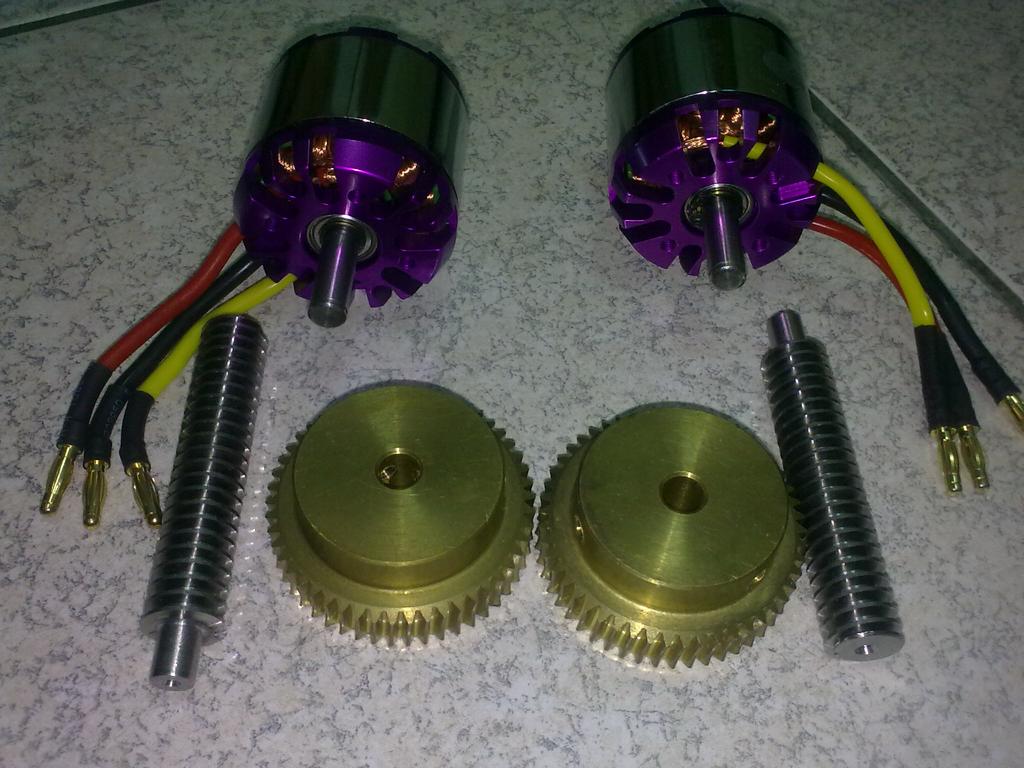

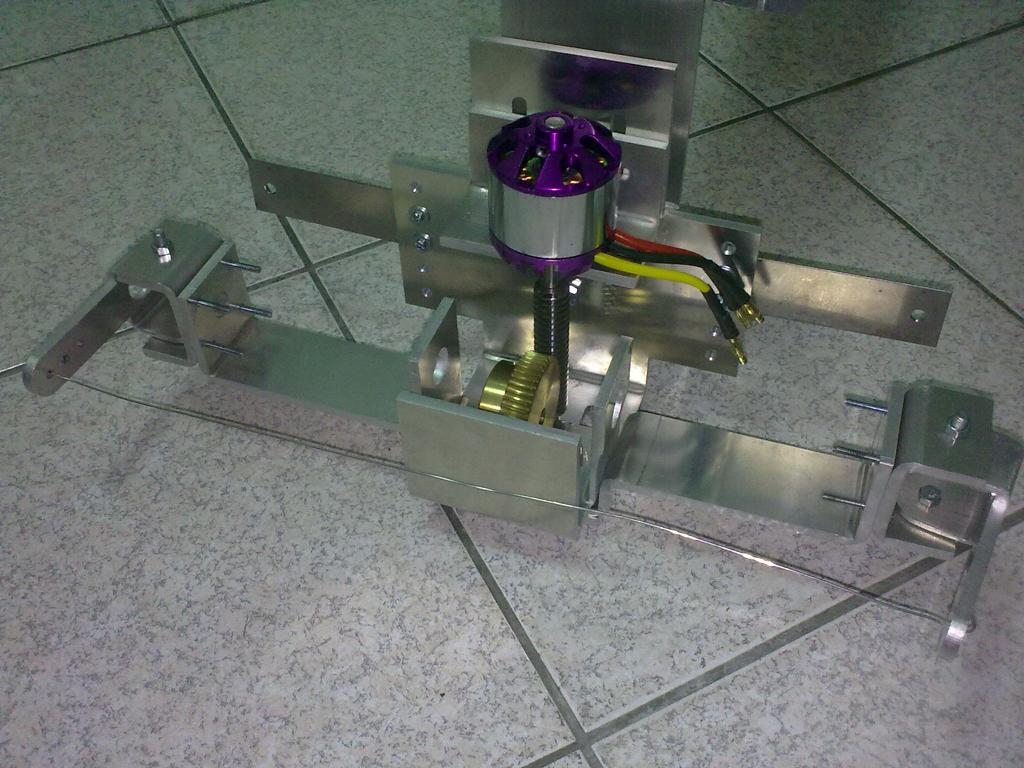

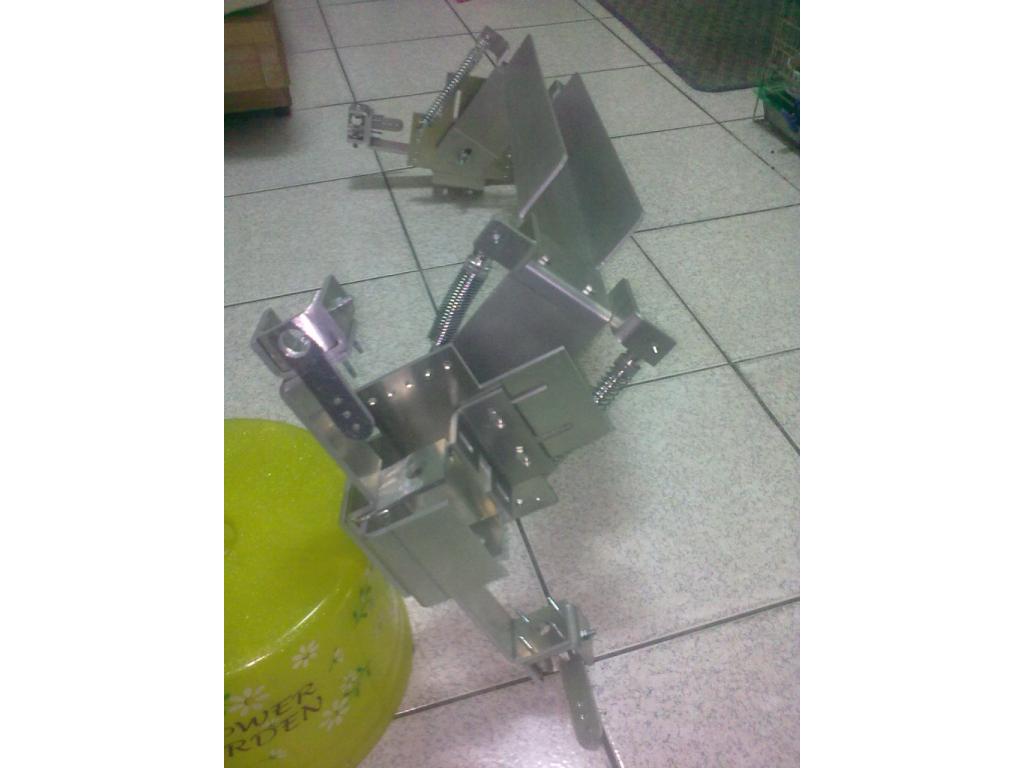

 『自製長110cm攀岩車開箱』為了區分舊文~把一些舊圖和新圖合起來當開箱文~比較有個樣子 自製的攀岩車以鈑金和雷射切割的方式製作安裝~全長約110cm 動力為飛行用外轉式600KV馬達搭配齒比1:50之渦齒渦桿 因為轉向必須以CNC銑床加工比較合適~所以轉向公差較大 目前轉向用克難式的連桿代替~伺服器還沒裝上 控制為6動飛行遙控器~搭配好盈150A電變上6S 伺服器2~4顆SAVOX 26kg~輪胎外徑為28cm~ 另外特別感謝sagat在電裝方面的指導  此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 此主題相關圖片如下： 「該帖子被 ddeerty 在 2011/1/15 下午 11:22:13 編輯過」  新手駕駛 | ||
 哇!! 這台可以載小朋友了喔 電池兩條不夠啦...空間還那麼多加各並聯線裝4~6條吧  「該帖子被 車癡 在 2011/1/16 下午 03:01:32 編輯過」 電車癡漢 | ||
|
最大力量相當於7馬力(22.2V5A配1:50終傳比)馬達無齒比之扭力~實際測試感覺接近那力道~用手擋不住轉動時的輪胎~輪胎轉速也是很快~因為傳動是渦齒渦桿~就跟KYOSHO的rock force 2.2那台一樣~不只力量大速度又快~齒輪聲也很大~我這台倒是馬達聲比較大~因為是飛行用馬達~ 至於說載小孩~這力量已經可以~但設計時沒考慮車身強度~輪軸外徑只有8mm~轉向也是脆弱~如果再次設計~我會把軸徑升到20~25cm~這個載大人也沒問題了~電池2條已經非常夠~現在只用到4S就這麼強了~本來還想說升到6S... 「該帖子被 ddeerty 在 2011/1/16 下午 11:04:13 編輯過」 新手駕駛 | ||
|
轉向牙條已安裝 此主題相關圖片如下： 另外拍了一小段影片玩一下dig~轉向伺服還沒全部裝完~所以輪子自己彎  http://www.youtube.com/watch?v=2jymPLs8bd4「該帖子被 ddeerty 在 2011/1/18 下午 10:20:35 編輯過」 新手駕駛 | ||
|
 第一次玩~在它的出生地:工廠 拍的時候快天黑了~最後搭搭搭聲是渦桿跳齒的聲音~馬達扭力太強 轉向只裝前輪~2顆伺服52kg還是不太靈敏~轉向會再給CNC重做 http://www.youtube.com/watch?v=ekm8HzHWl_Q新手駕駛 | ||
|
因為第一次設計~很多地方沒考慮到~像是輪軸太細~車身只能扭轉不能上下避震~整台重量有10多kg~轉向伺服力量根本不夠~要再修改也沒那麼多財力~所以沒辦法把精神花在這台了~跟各位說聲抱歉 現在我已經敗了rock force 2.2~接下來我可能把它改到全長60~70cm~大家拭目以待囉 新手駕駛 | ||
|
 該內容引用 ddeerty 在 2011/2/4 上午 10:43:03 發表的內容： 因為第一次設計~很多地方沒考慮到~像是輪軸太細~車身只能扭轉不能上下避震~整台重量有10多kg~轉向伺服力量根本不夠~要再修改也沒那麼多財力~所以沒辦法把精神花在這台了~跟各位說聲抱歉 現在我已經敗了rock force 2.2~接下來我可能把它改到全長60~70cm~大家拭目以待囉  真是可惜.一直很期待您的大作出現哩! | ||
|
|
