『引擎離合器拆裝三寶』
有句話說的很好, "工欲善其事,必先利其器" ,這句話用在咱R/C的模型真的是太貼切了.

今天咱就來跟大家研究討論一下, 如何善用一些工具來達到快速安全的 "引擎飛輪與離合器拆裝".

這些工具平常都可在店面買的到, 新手玩家通常也不太注意他,這些東西我們稱他 "飛輪三寶",

是玩油車不可缺的必敗必備工具組之一.

以往有些玩家拆裝飛輪與離合器的時後,最常請出來的就是鐵鎚, 一字起子,尖嘴箝對吧,呵呵..
由其是早期很痛苦的安裝離合器彈簧,一不小心還會被起子戳到手對吧??!
還有拆飛輪的時後有的玩家會請出鐵鎚,這麼一敲就下來了對吧~? 可是飛輪跟引擎也許就 "走精" 了,得不嘗失呀.

現在有了飛輪三寶這些通通沒問題啦.

先介紹一下必備的工具.

1 飛輪板手. 有定位槽可固定飛輪的.

2 中心螺帽拆卸套筒, 通常買RTR車或買新車店家都會送的. 十字頭套筒

3 離合器拆裝器, 這東西也不知是那個天才發明的,真的是造服人群呀.

4 逼猴, 呵呵這東西有R/C引擎專用的與五金行賣的,其實用途都一樣,就是把東西給 "逼" 出來就對啦.

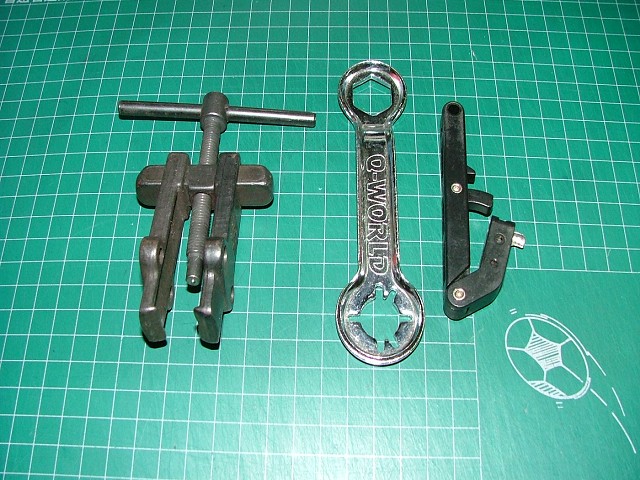

這張照片就是這次的主角啦:

此主題相關圖片如下：

就從裝一棵引擎開始吧, 引擎零件與飛輪組件,請參考你自給車子的說明書,這裏就不多說了.

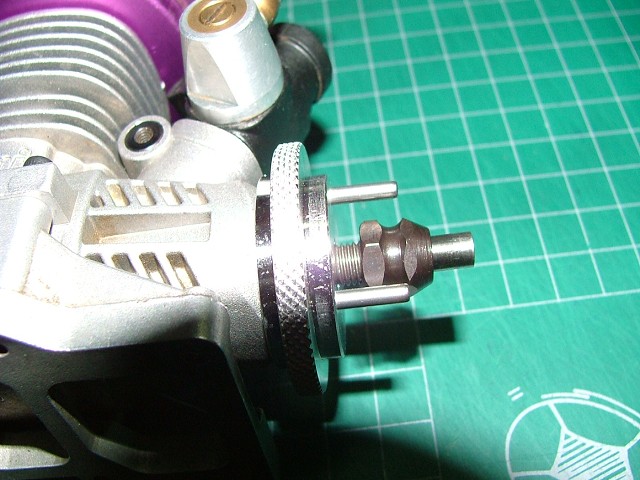

1. 先將黃銅錐形套放進引擎的機軸底部上, 再將飛輪與中心螺帽鎖上.

此主題相關圖片如下：

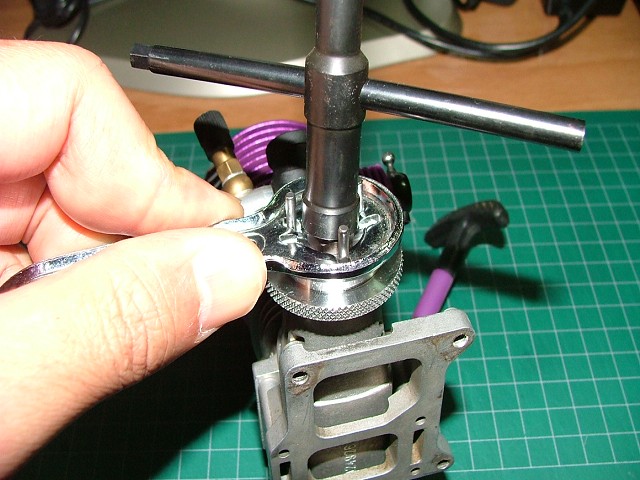

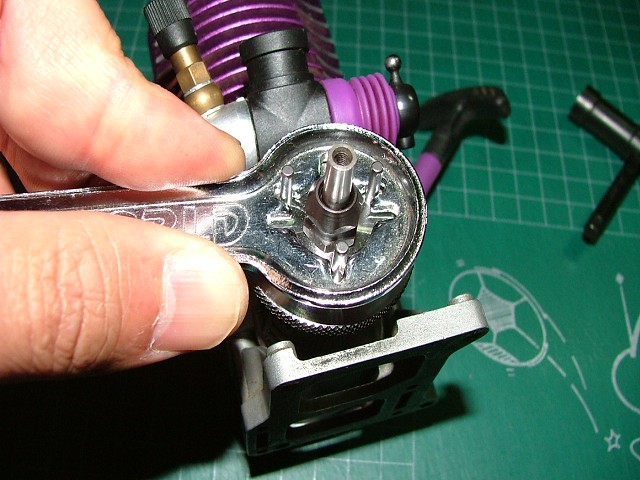

上緊用的板手就是飛輪板手,
先找到三個定位孔,將其固定,再用十字板手鎖緊., 鎖到緊就OK 不要硬鎖,錐形套是迫緊的,硬鎖是給自幾找麻煩.

此主題相關圖片如下：

2. 接著裝上離合器甩片與彈簧,裝這個新手車友就很頭大對吧, 一開始真不知要怎樣下手...所幸有偉大的發明
離合器拆裝器就派上用場啦.

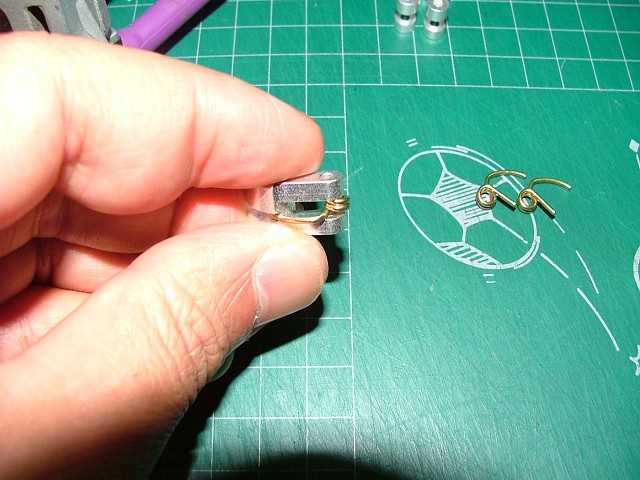

先把彈簧預先壓按到甩片的溝槽內, 預先壓著. 裝的時後要注意甩片的方向唷!! 不要裝反了!

此主題相關圖片如下：

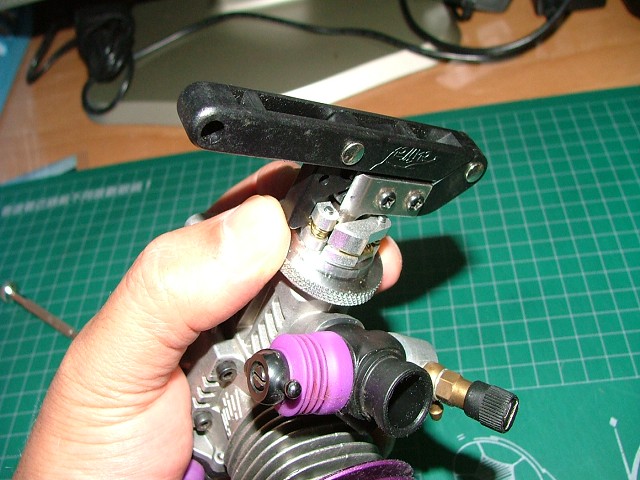

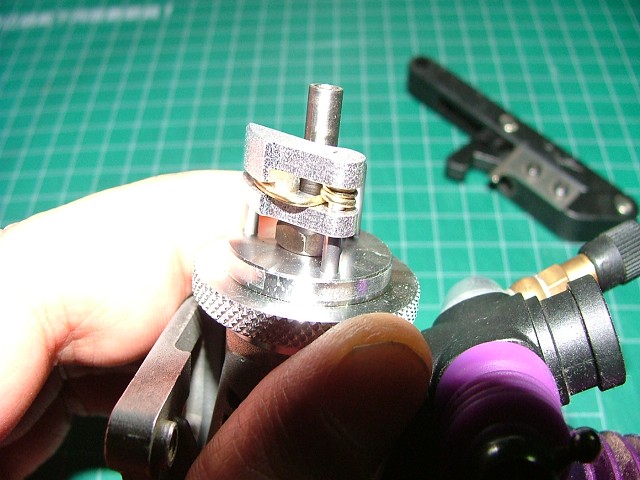

接著注意看三寶之一的拆裝器將其套入飛輪的PIN上, 彈簧位置對好, 三寶往逆時針方向這麼一轉, 喀的一聲,彈簧就
安裝到定位,瞧瞧多票亮的甩片呀,都沒有傷到唷, 孔也沒有被擴開..
這發明真的太有用啦~~

此主題相關圖片如下：

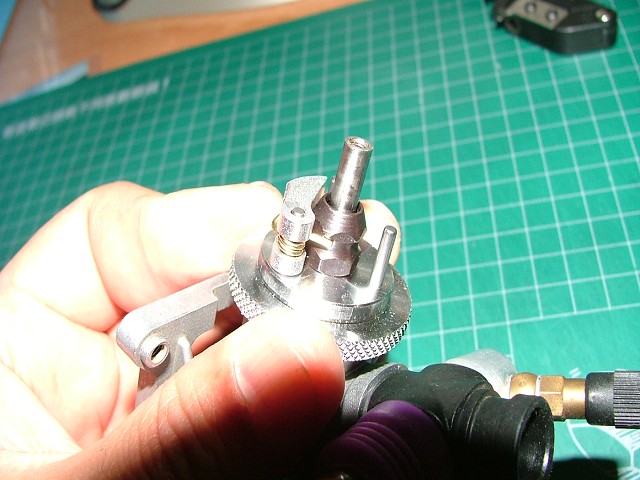

就這樣,依序安裝其他的甩片..

拆離合器:

有時後要拆離合器換新,方法同上只不過順序剛好顛倒而以.
而拆離合器的方式也不一樣唷, 這個三寶的另一頭就是拆甩片用的..
來看看怎麼個好用法~

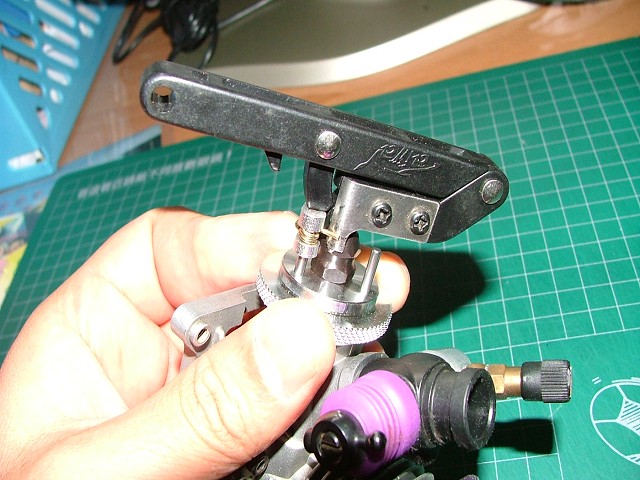

1. 把三寶對準PIN孔的上面, 把手後面的拉柄反過來, 呵呵有個小勾勾,把小勾勾對準甩片的凹口,逆時針轉到彈簧打開,這時用手這麼一拉, 甩片與彈簧就下來啦...多順呀,以前我門還用一字起子ㄌ,不小心還會受傷..
看圖:

此主題相關圖片如下：

PS: 這個動作自己可以多練一練,很快就可抓到絕竅. 真的. 超爽的唷~

2. 拆飛輪, 同樣用到三寶之一的定位板手囉, 跟上面的步奏一樣,用手固定後,十字套筒將中心螺帽給轉下來~~

3. 好了到這邊後,飛輪是不可能用手拿的下來的, 呵呵有人會用木鎚或鐵槌吧, 雖然一橇就下來,但也殤到了引擎培林
或機軸..

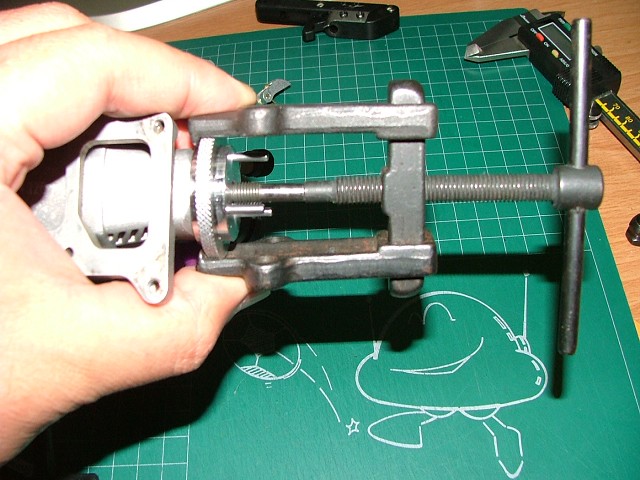

不用這麼暴力, 把三寶之一的逼猴拿來, 中心對準後夾住飛輪,這麼轉轉轉飛輪不就下來了嗎...

此主題相關圖片如下：

好用吧!!

選對的工具真的很重要唷~~
