『SAVAGE 2段變速一些小問題.』

各位SAVAGE車友, 如有齒箱裏的變速檔有問題,或許可以解決一點問題..

首先, HPI 出的SAVAGE 共有3種 21RTR/25RTR 和 SS KIT 這三種版, 但SAVAGE21跟部份25
裏的2段齒#7692 是設計上有問題的, SS版應該都已經是改過的, 比較一下舊版跟新版的不同在於
PIN 的位置,如下圖:

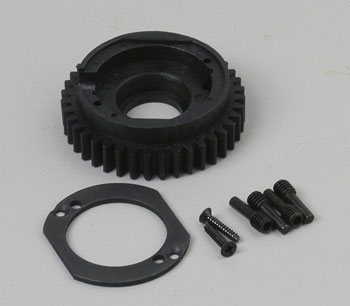

這是目前一般可以買到的零件,要注意不要買到舊的:

此主題相關圖片如下：

注意看齒輪調整開孔的旁的 pin 位置與下一張圖比較:

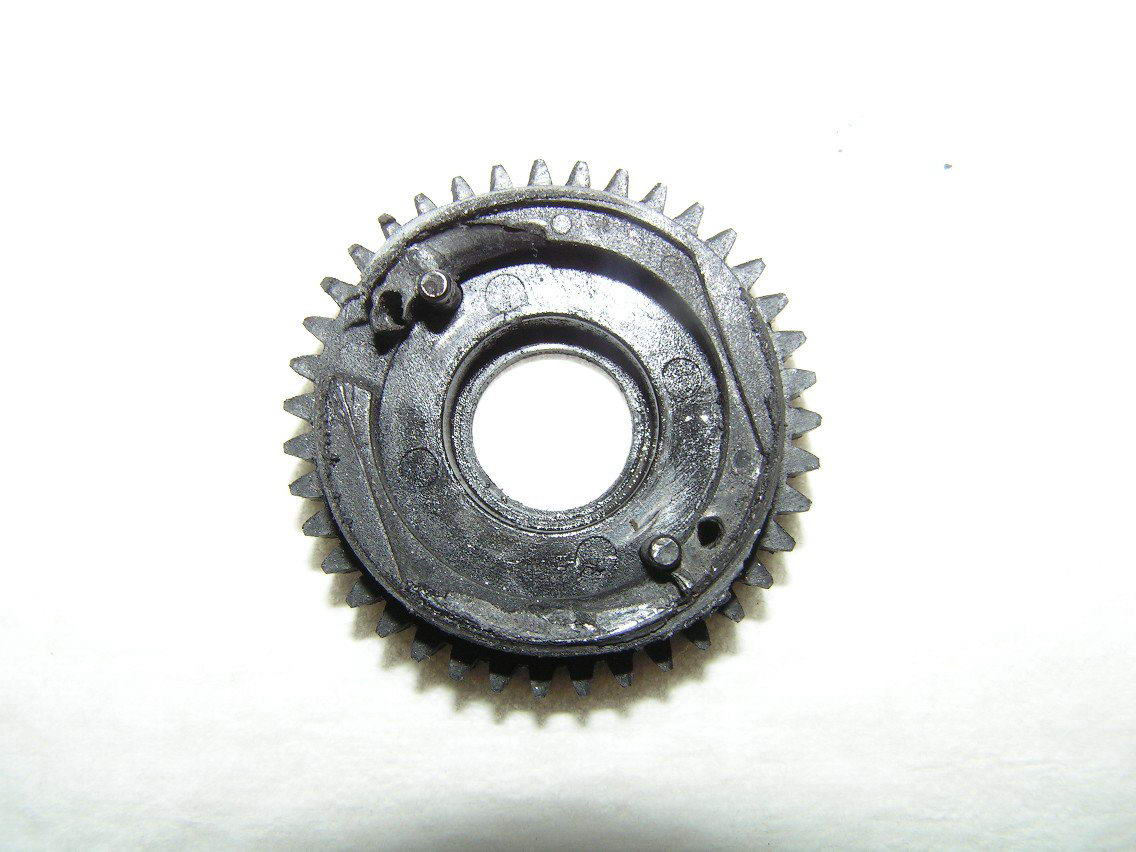

這是舊的

這是新版的

此主題相關圖片如下：

雖然有點磨損但這是一個新版零件!

那用到舊版零件有何問題呢? 因為 2段變速的甩片會打到調整開孔造成2段甩片變型或卡死在調整孔收不回來,變成沒有低速檔,車子一直在2檔.
2段齒輪損壞,嚴重的就卡一些屑屑造成更嚴重的齒箱損壞!

除了這一個問題外, 還有這#7692 齒輪會因虛位造成磨損齒箱外殼, 解決辦法是墊片.

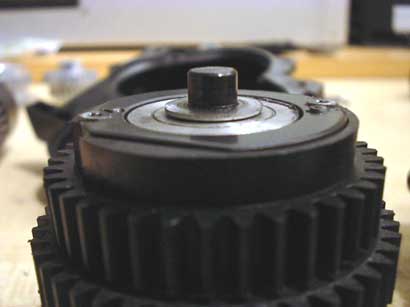

像這樣:

此主題相關圖片如下：

要注意喔!! 整體是完全平面的, 那2顆螺絲不可以突出來,如果有突出來再用5mm電鑽把孔再鑽深一點,總之要完全平面!!
最後還要注意 2段變速甩的鋁合金本體, 固定甩片的那支pin 有沒有被擴孔, 擴孔pin就會跑出來!!

「該帖子被 wpjwpj 在 2005/3/7 下午 01:01:04 編輯過」

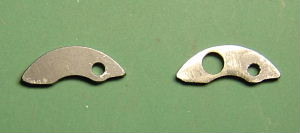

為避免 #7692 過多的磨損, 你們可以針對甩片作修改,這樣限制甩片最大開啟量就不會磨到內緣!
像這樣:

此主題相關圖片如下：

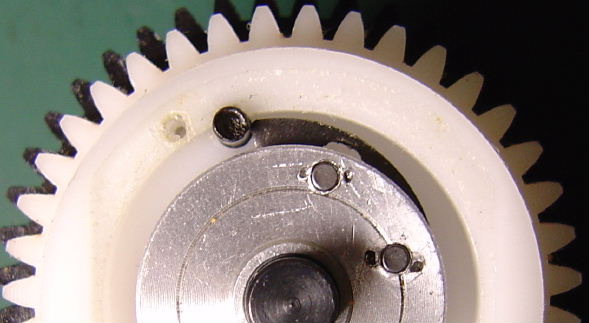

再改成這樣, 這樣一來,甩片就不會磨到齒輪內緣,使用上不會有問題! 但是還是要隨時注意鋁合金pin的孔!
由其是大馬力引擎的配備,大多pin都會被擴孔!!

此主題相關圖片如下：

有兩段問題的車友可以檢查一下..
祝好運

「該帖子被 wpjwpj 在 2005/3/7 下午 12:52:03 編輯過」

很仔細歐！！
感謝！

偶 po 這個用意與重點是我原本是版新的2段齒, 想說有虛位,再跑去敗一顆2段齒... 一時不查裝上後
................悲劇就這樣來了!

我的甩片整個卡在調整孔... 鋁削散落整個齒箱... 只有一字"慘"...

該內容引用 wpjwpj 在 2005/3/7 下午 12:27:01 發表的內容：
各位SAVAGE車友, 如有齒箱裏的變速檔有問題,或許可以解決一點問題..

首先, HPI 出的SAVAGE 共有3種 21RTR/25RTR 和 SS KIT 這三種版, 但SAVAGE21跟部份25
裏的2段齒#7692 是設計上有問題的, SS版應該都已經是改過的, 比較一下舊版跟新版的不同在於
PIN 的位置,如下圖:

這是目前一般可以買到的零件,要注意不要買到舊的:

此主題相關圖片如下：

注意看齒輪調整開孔的旁的 pin 位置與下一張圖比較:
這是舊的

這是新版的

此主題相關圖片如下：

觀察仔細,真是造福車友,因為我已經為了這個問題壞了三顆齒輪箱,但是我翻了SS的說明書,它的二段齒是第一張圖式樣的喔,也就是您所說的舊版的,怪哉 ???
請問您的pin都鎖兩支嗎?因為原廠來時只有鎖一支,就是靠近開孔的那一支而已,是不是偷工啊?如果真如您所說pin在開孔前是新式樣的,會不會造成固定螺絲支撐力不足(因為螺絲後方是開孔而造成較無支撐力)而被拔開才造成甩片從細縫崁入而損壞.
另外我發現86088那支軸心若是磨損而使二段齒間隙太大而晃動時,也會讓甩片甩出的位置無法固定在同一位置而有機會崁入,造成損壞,所以檢查軸心及陪林是必須的.

喔~~~~~~~~~ 原來SS版也有舊版的2段齒? 真是讓我訝異,我一直已為那只有在 21/25RTR才有!!..
我想到了, 因為齒箱新車SS KIT版就已組好.. 很可能是這原因.
我的是因為再買的#76929後才發現市面上的都是舊版零件(可能是庫存品)..

要鎖2支pin, 是否偷工減料我不清楚,但新版的 SAVAGE 4.6 SS 已經是2支pin的組裝, 所以一定有修改!

為什麼要在開孔前!! 想像一下, 當甩片剛巧開在調整孔處打開,它就會卡在調整孔收不回去,並且開孔跟本
無力去支撐引擎的動力, 自然的 #76929就掛掉,連帶甩片組也掛..... 最後整個掛!

圖2新版的#76929的周邊有磨損痕跡, 那是因為甩片開起量每次甩開都是最大量, 長期磨損漸漸的就會有凹陷, 所以一有凹陷很容易把鐵蓋給掀開,甩片會從蓋子跑出來.. 解決辦法就是最後那張圖摟,這樣永遠也不會開蓋子.

另, 86088 那根軸,固定76929 2段齒只靠一棵培林也會晃,問題似乎不在86088而是86091甩片組.

PS: 關於這個缺點, 偶們有位車有已經在做鋁合金的#76929,應該可以徹底解決這一問題.

祝好運!

「該帖子被 wpjwpj 在 2005/3/9 上午 01:12:45 編輯過」
