WPJWPJ你好,我朋友的一个老控T3EG,有效距离只有几公分,换完电晶体还是一样,请教那几个线圈的调整顺序,还有这块板只有4颗连线,可以换用现在的发射模块使用吗?望WPJWPJ百忙中帮助解答一下,不胜感谢

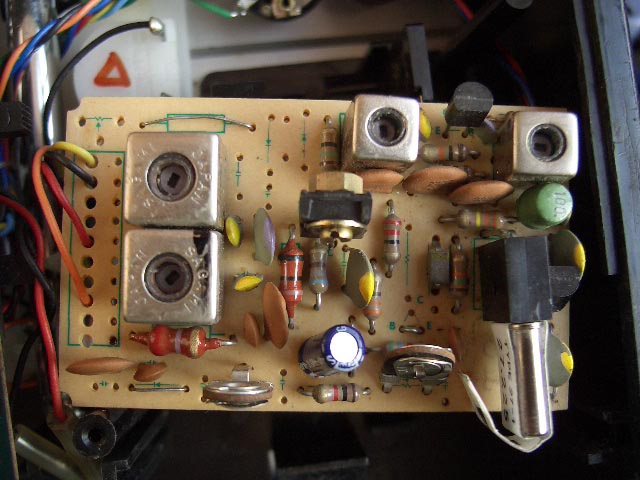

此主題相關圖片如下：

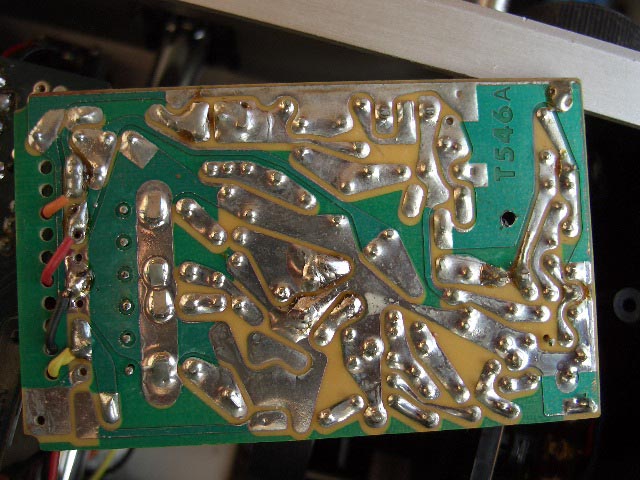

此主題相關圖片如下：

順序如下, 其他我沒有標示的地方 如果你已經動了!! 那就很難再調整回來的., 必須要靠
一些儀器去協助調整, 由其是那2個 VR.

那是面有 4 條線, 應可以移殖 Futaba 的發射模組過來,如果你這個電路調不好的話.

現分析給你這 4 條線的關係:

紅色 = VCC 電源(自你發射機的電源)
黑色 = GND 地端
橙色 = PPM 輸入端 (自發射機 ppm out)
黃色 = Ant 天線

所以~~~~~ 可以用現行模塊.


此主題相關圖片如下：

太感谢了,再请教一下,现行的FUTABA模块是5只引脚的,它的引脚定义能帮忙再注解一下吗?
手头有一个KO的103模块,可以用上吗?WPJWPJ一起告诉我一下KO模块5只引脚的线序定义吧

嗯~

Futaba 模塊pinout define:
1. PPM/PCM input (從發射機來的)
2. VCC (從發射機來的)
3. Signal RF (當RF模塊正常時 通知發射機顯示 "RF" ) 信號指示! 你不用管它!!
4. GND 電源地端
5. Ant 天線.

這樣你明白否?

FUTABA的已经明白了,手头有一个KO的103模块,可以用上吗?WPJWPJ一起告诉我一下KO模块5只引脚的线序定义吧

不好意思 我手上並未有任何 KO的發射裝備呀.

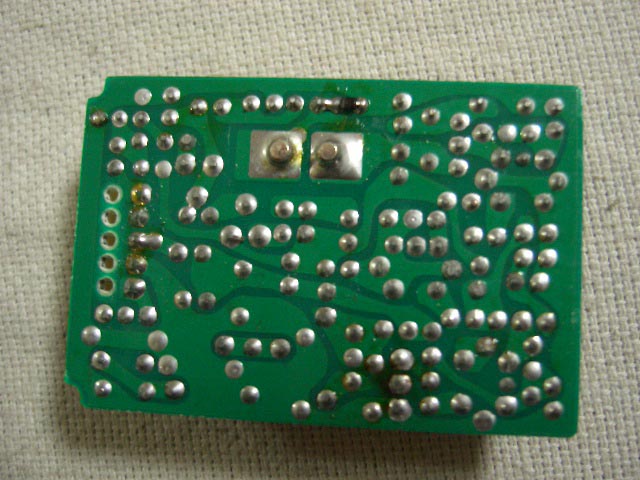

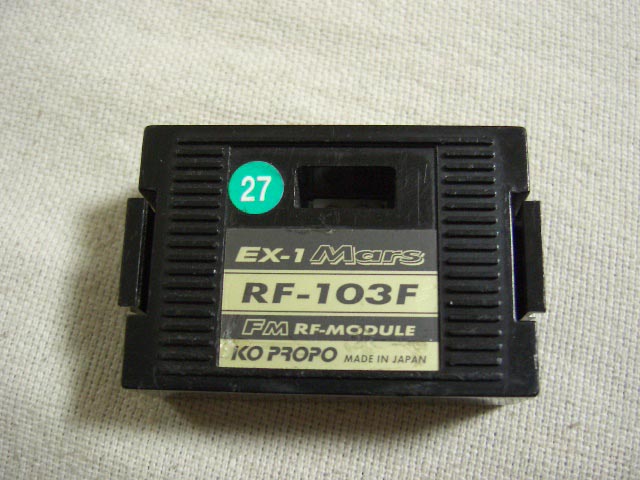

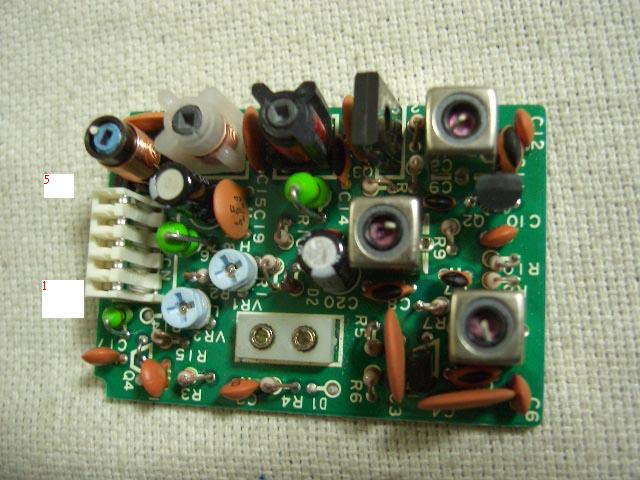

被老婆拖去逛街才回来,赶紧拆开拍照,WPJWPJ有空的时候帮忙看看
此主題相關圖片如下：

此主題相關圖片如下：

此主題相關圖片如下：

此主題相關圖片如下：


老大., 給您看圖解字了~

順序就照我說的:

1. PPM input
2. N.C (不使用)
3. VCC
4. GND
5. Ant


祝您好運了~~~~~~~~~~

成功了,FUTABA接上KO的高频头工作的很好,在这里再次向WPJWPJ表示感谢

嗯! 吾心甚慰.
