 『帖子主題』3PM的IC板
 用戶：tiki | 離線  編輯  引用  回覆 樓   主
『3PM的IC板』
wpjwpj版大~先說一聲..對不起~我太笨了，不知道怎樣用回覆貼圖..只好開新的...

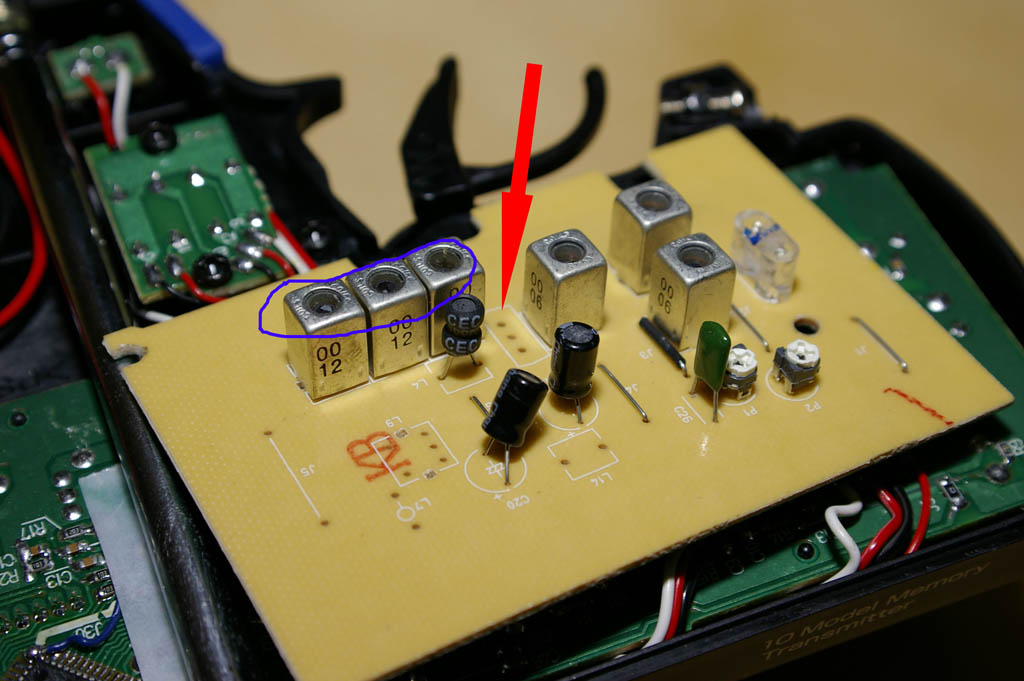

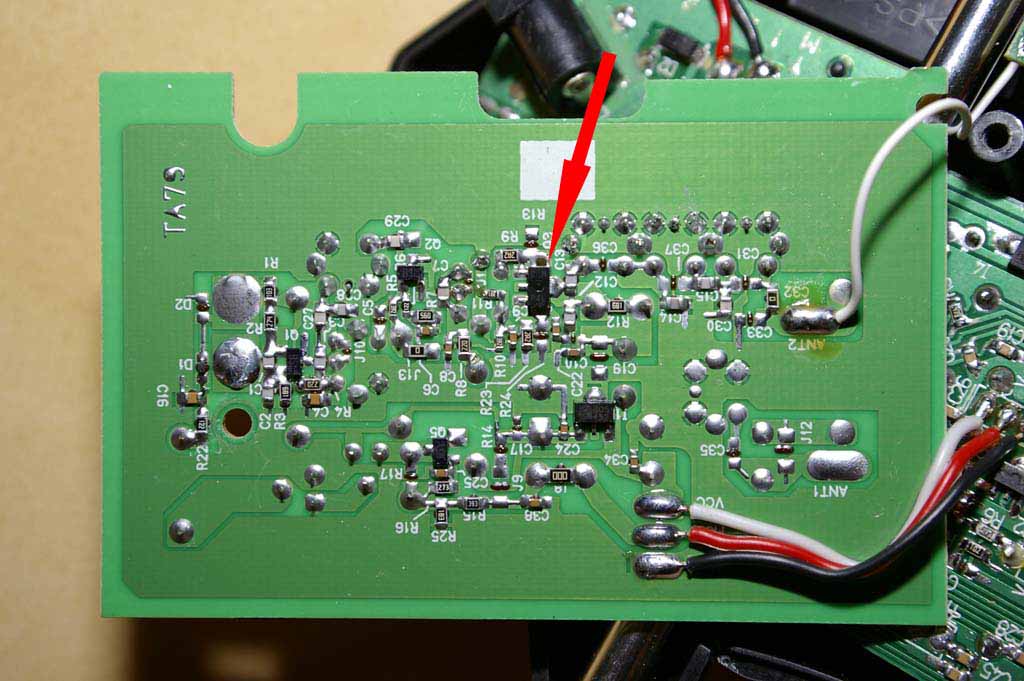

我把新買的3pm拆開了...裡面根3pk的發射機好像差不多...我想我用紅色指向的箭頭標示的應該就是大大說的電晶體吧...只是我不知道限流電阻應該放在哪...新的電晶體的BEC應該怎麼接...而且看起來他的電晶體只有接兩隻腳耶..中間看起來好像有沒有焊接...還有線圈的調整...是我圈起來那一排嗎...因為上面有六個線圈...麻煩您看一下了....感謝喔
此主題相關圖片如下：
按此在新窗口瀏覽圖片[/upload]
此主題相關圖片如下：
按此在新窗口瀏覽圖片
此主題相關圖片如下：
按此在新窗口瀏覽圖片


「該帖子被 tiki 在 2005/10/18 下午 04:50:59 編輯過」


2005/10/18 下午2:33 帖子管理：加鎖 刪除 移動
 用戶：wpjwpj | 離線  編輯  引用  回覆 A 棟 9 樓
表情

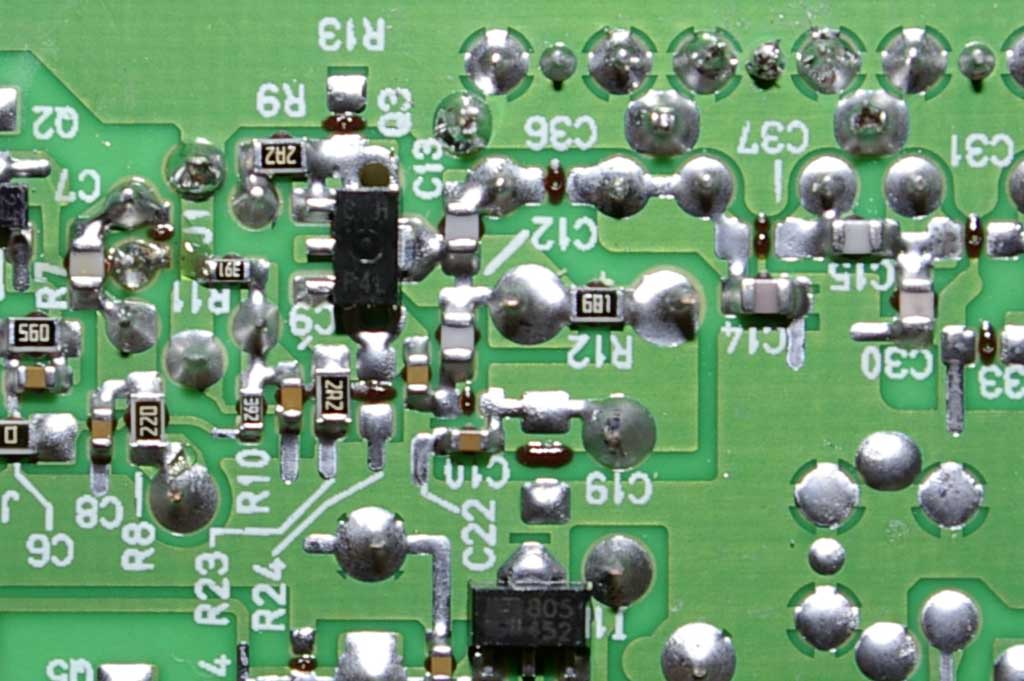

照你圖片來看, 電阻是那個 R23.
電晶體的 B 是最上面的那個靠近 R9的那個位置.
中間當然就是 C 啦.
電晶體的 E 就是最下面的啦.

你那個 上面有洞嗎? 看起來好像有的樣子..有就直接換上就可以囉~



「該帖子被 wpjwpj 在 2005/10/18 下午 03:39:44 編輯過」




Holy..Shit!
Are-you-trying-to-Seduce-me是的!那就是我
按此在新窗口瀏覽圖片
2005/10/18 下午3:36刪除
 用戶：tiki | 離線  編輯  引用  回覆 A 棟 8 樓
表情
嗚...我太笨了...剛剛才發現po同樣的兩張圖 -.- 已經改好了... wpjwpj大大那另外我再加一顆限流用的1歐姆的smd電阻在R24對嗎...還有請教一下如果線圈是我圈起來那部份~應該由左而右調整還是由右而左...Orz

p.s. wpjwpj大大請問您那個電場強度計的電錶頭是電壓計嗎?...因為文章裡面是寫100微安培電流表可是照片是電壓的錶頭耶..@@


「該帖子被 tiki 在 2005/10/18 下午 05:09:56 編輯過」


2005/10/18 下午5:01刪除
 用戶：wpjwpj | 離線  編輯  引用  回覆 A 棟 7 樓
表情
對, R24的位置就對.
那3個線圈你依序調整到最大就對了,從靠電晶体那端開始調.

電錶頭,因為我用的錶是中古電壓錶, 但我有把裏面分壓電阻拆掉, 所以有點誤會,其實都可以用..
你們要用就直接買 50uA 到 100uA的就可以用了..這點不是問題~

請問你 3pm 好好的為何要拆??




Holy..Shit!
Are-you-trying-to-Seduce-me是的!那就是我
按此在新窗口瀏覽圖片
2005/10/18 下午5:51刪除
 用戶：tiki | 離線  編輯  引用  回覆 A 棟 6 樓
表情
該內容引用 wpjwpj 在 2005/10/18 下午 05:51:38 發表的內容：
請問你 3pm 好好的為何要拆??

感謝wpjwpj大大喔..
至於為什麼要拆...因為看到大大的教學...讓以前唸電子的我實感慚愧... 東西都還給老師了..
不過我對電子的事務還是很感興趣...所以只要有什麼可以diy的東西小弟都想試試看...


2005/10/18 下午7:34刪除
 用戶：wpjwpj | 離線  編輯  引用  回覆 A 棟 5 樓
表情
瞭解..
